Новые усилители мощности с частотой до 6 ГГц от Analog Devices

Компания Analog Devices представила два новых усилителя мощности на основе нитрида галлия. Оба модуля спроектированы для работы в частотном диапазоне от 2 до 6 ГГц. Усилители найдут применение в измерительных приборах, оборудовании для тестирования, связи, радарах, системах видеонаблюдения.

Герметический модуль HMC7885 – это 32-Вт гибридный усилитель для высоконадёжных схем, выполненный в корпусе с монтажными фланцами. Коэффициент усиления при малом сигнале составляет 21 дБ. Усиление в режиме насыщения – 45 дБм. Модуль потребляет 2,2 А тока при напряжении питания 28 В. Радиочастотные входы и выходы согласованы на 50 Ом.

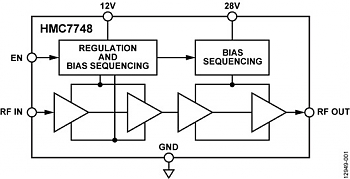

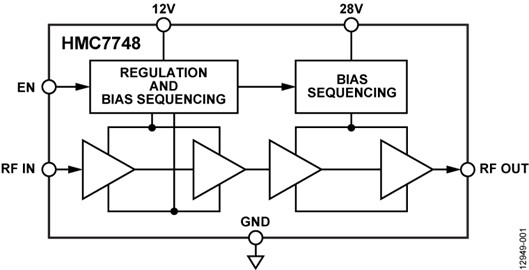

Модуль HMC7748 является многокаскадным усилителем мощности с выходом насыщения 25 Вт. Входной сигнал модуля допускается до -8 дБм. Усиление при малом сигнале – 60 дБ. Схема обладает функцией задания последовательности смещения и стабилизации. Импеданс – 50 Ом, потребление тока – 0,7 А при напряжении 12 В (до 4 А при 28 В). Модуль имеет вывод для управления включением.
