Делитель напряжения на управляемом конденсаторе с рабочим током до 10 А

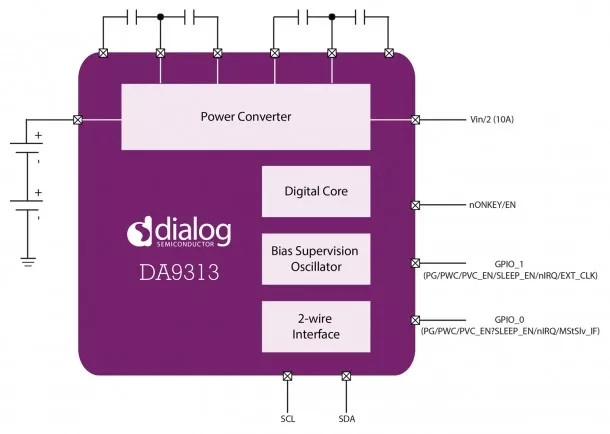

Dialog Semiconductor анонсировала делитель напряжения на управляемом конденсаторе с рабочим током до 10 А и КПД до 98 %. Компонент DA9313 работает с выходной мощностью 50 Вт и занимает на печатной плате менее 10 кв.мм. Сфера применения включает схемы с последовательно включенными ионно-литиевыми батареями (в ноутбуках, цифровых камерах, портативных акустических системах).

Другой сферой применения чипа являются схемы зарядки постоянным током. По словам Dialog Semiconductor, в системах прямой зарядки смартфонов компонент может применяться в паре с основным зарядным чипом. Во время фазы зарядки прямым током новый компонент обходит основной чип и выдаёт на батарею устройства 6 А, при этом не нарушая тепловых расчётов.

При напряжении зарядного устройства 9 В вместо более дорогого кабеля на 5 А может применяться кабель USB Type-C с рабочим током 3 А. Для достижения мощности 100 Вт два новых чипа могут работать в паре (ведущий/ведомый) с суммарным собственным током потребления 70 мкА.

Несмотря на то, что компонент обладает нестабилизированным выходом, встроенные ключи с малым сопротивлением поддерживают выходное напряжения близко к значению Vin/2, теряя лишь пару сотен мВ на полной нагрузке. Тактовая частота чипа составляет 6 МГц, а для работы требуются навесные конденсаторы с ёмкостью более 18 мкФ.

В схеме предусмотрено два чередующихся канала с подавлением помех тока на входе. Компонент может работать как с фиксированной, так и переменной частотой, в режиме непрерывной проводимости на высокой нагрузке и в режиме прерывистой – на низкой.
