Универсальный многоканальный чип управления питанием от LTC

Корпорация Linear Tech (LTC) приступила к выпуску чипа управления питанием общего назначения, предназначенного для схем с несколькими низковольтными питающими источниками. Новый компонент может предоставить от 2 до 8 стабилизированных выходов в 15 возможных токовых конфигурациях.

Пиковое значение КПД чипа достигает 94 %. Один выход имеет точность по напряжению ±1 %, семь остальных – ±2 %. Специальный вывод используется для мониторинга статуса работы. Также предусмотрен дополнительный вывод с данными по температуре (точность ±3 °C).

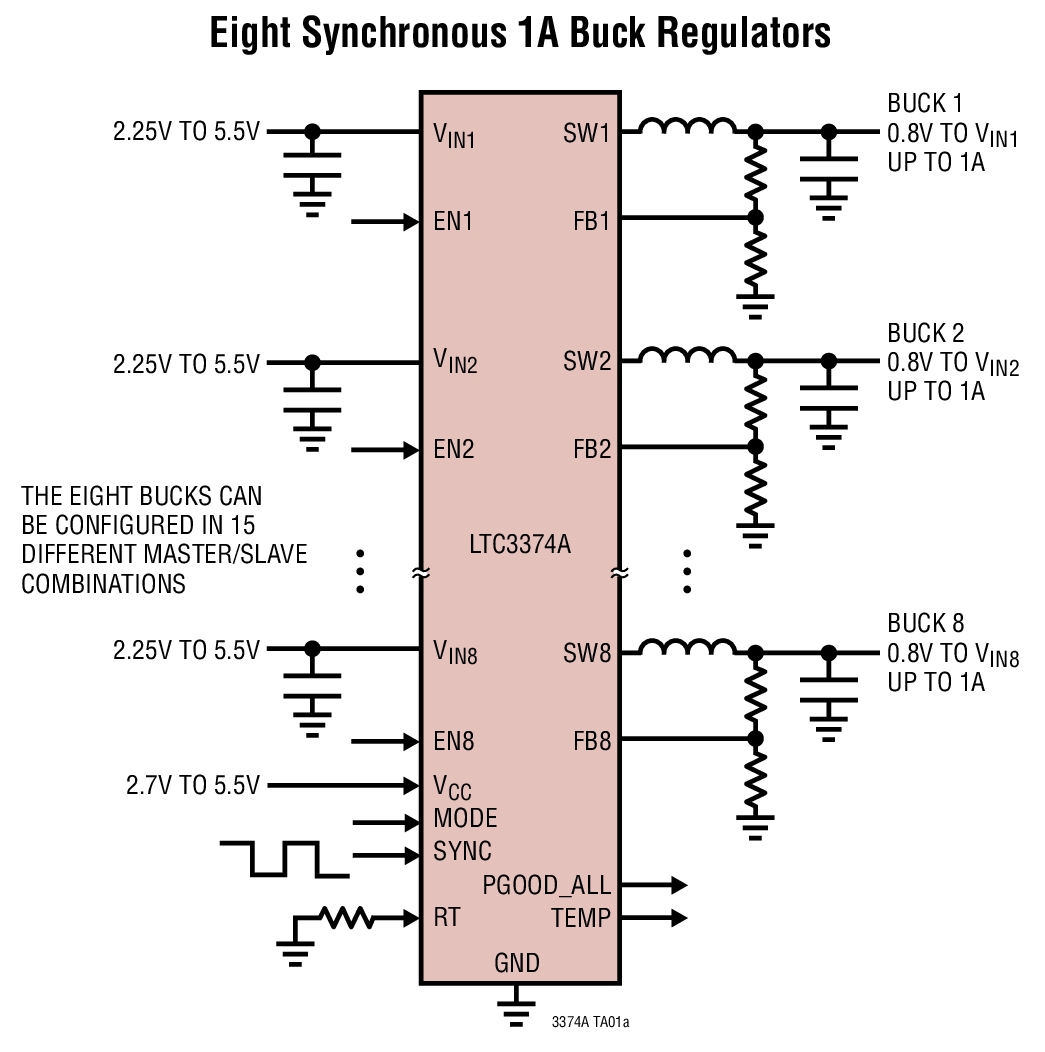

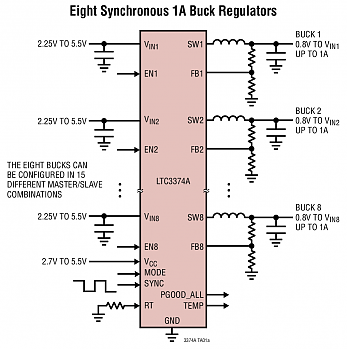

Чип LTC3374A имеет 8 независимых 1-А каналов с гибкими возможностями организации последовательности запуска, а также мониторинга сбоев. Каждый канал представлен высокоэффективным синхронным понижающим стабилизатором с собственным независимым питанием 2,25..5,5 В и выходным напряжением от 0,8 В до Vin.

До 4 смежных стабилизаторов может включаться параллельно для реализации выходного тока до 4 А при помощи одной общей индуктивности, объединения всех входов Vin и SW, подключения вывода (выводов) FB к источнику входного питания. По данной схеме может реализовываться до 15 различных выходных конфигураций.

Импульсные стабилизаторы чипа LTC3374A работают в одном из двух режимов: burst-режиме, обеспечивающем более высоким КПД при небольших нагрузках, и форсированном непрерывном режиме ШИМ для обеспечения низкого уровня помех также на небольших нагрузках. Все внутренние стабилизаторы компенсированы и требуют лишь несколько внешних резисторов для задания выходного напряжения. Также реализованы функции безопасности: ограничение входного тока, мягкий запуск, защита от КЗ.

Новый чип включает программируемый и синхронизируемый тактовый генератор 1..3 МГц (2 МГц по умолчанию). Собственный ток потребления при всех неактивных каналах равен нулю. Компонент выпускается в 38-выводном корпусе TSSOP с улучшенными температурными характеристиками и корпусе QFN с размерами 5 х 7 х 0,75 мм. Версии с индексом E и I имеют рабочий температурный диапазон перехода: -40..125 °C, версии с индексом H: -40..150 °C. Стоимость чипов версии E составляет $4,65 при заказе от 1 тыс. шт.
