Высокоинтегрированные датчики Холла производства Infineon

Фирма Infineon представила компактные стабильные датчики Холла с потреблением тока до 1,6 мА и точными точками переключения. Новые датчики триггерного и переключательного типов могут заменить собой до 4 пассивных компонентов. Версии с напряжением 5 В потребляют ток 1,4 мА. Компоненты коммерчески доступны серийными партиями.

Все новые датчики Холла – триггерные и переключательные – включают встроенный элемент Холла, стабилизатор и преобразователь напряжения, генератор и выходной драйвер. Стабилизатор питает элемент Холла и активные цепи. Преобразователь гарантирует стабильную температуру и минимизирует эффекты минимальных отклонений в рабочих процессах.

Согласно разработчикам, отклонения в работе вызваны, во-первых, тем, что каждый датчик Холла после процесса производства незначительно меняет магнитную точку переключения. Во-вторых, постоянные магниты в бесщёточных двигателях постоянного тока теряют силу поля по мере роста температуры. И, в-третьих, напряжение на выходе элемента Холла изменяется под действием ударных воздействий и температуры.

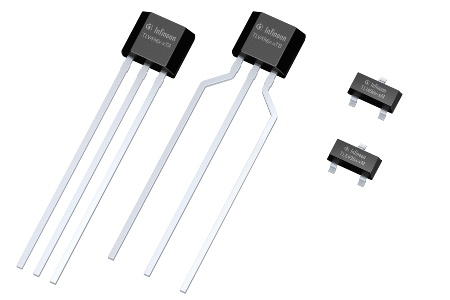

Датчики TLx496x компенсируют все три проблемы. Именно поэтому они имеют чёткое переключение на всём рабочем диапазоне температур и в течение всего времени эксплуатации. Серия датчиков TLE496x-xM с рабочим напряжением 3,0..5,5 В пригодна для автомобильных систем.

Характер работы датчиков TLE4963-1M/2M делает их особенно актуальными для схем с подсчётом индекса (роторы с выраженными полюсами, схемы детектирования положения ротора), а также для бесщёточных двигателей. Датчики TLE4965-5M отлично подойдут для схем регистрации переключения и положения переключателей, а также определения открытых/закрытых положений различных подвижных элементов.

Серия TLV496x-xTA/B специально разрабатывалась для недорогих бесконтактных схем определения положения. Типичная сфера применения включает бесщёточные двигатели постоянного тока, применяемые в бытовой технике (посудомойки и стиральные машины), компрессоры в кондиционерах воздуха, вентиляторы ПК и многое другое. Потребление датчиков составляет 1,6 мА, а прочность электростатической защиты достигает 4 кВ. Выход датчиков имеет защиту от сверхтока и перегрева.
