Чип оптоизолированного превдарительного драйвера БТИЗ для автомобильных инверторов

Toshiba анонсировала выход чипа оптоизолированного превдарительного драйвера БТИЗ, предназначенного для схем инверторов электромобилей и гибридов. Новый компонент TB9150FN имеет ряд защитных функций.

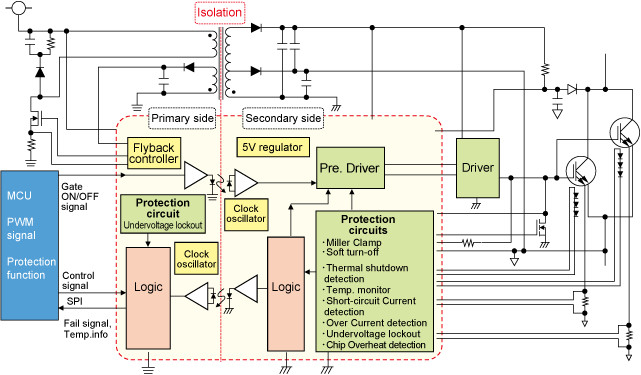

В составе схемы применена оптопара, обеспечивающая высоким уровнем изоляции между первичным (управляющим) и вторичным (задающим) контурами. Чип включает функцию точного определения температуры БТИЗ, контроллер формирующего трансформатора, цепь детектирования КЗ со считыванием уровня тока и определения спада насыщения.

Функция определения температуры необходима для работы с диодами, интегрированными в БТИЗ. Также в составе чипа: источник постоянного тока и АЦП. Цепь управления формирующего трансформатора передаёт энергию из первичного контура во вторичный через изоляционный барьер. В схеме реализован режим мягкого запуска для предотвращения перегрузки.

Считываемые уровни тока и напряжения передаются на основной контроллер через интерфейс SPI. Специальная выделенная цепь обеспечивает защитой от аномалий, которые способны вывести из строя чип и БТИЗ.

Новый компонент соответствует требованиям автомобильных стандартов AEC-Q100.
