Понижающий стабилизатор с входным напряжением до 40 В

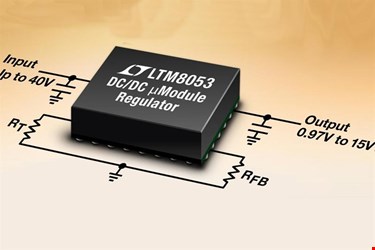

Linear Technology представила новый модуль в формате µModule – понижающий стабилизатор, способный работать при отклонениях входного напряжения до 40 В. Согласно разработчикам, чип LTM8053 может безопасно работать в условиях помех с нестабилизированными источниками питания 12..36 В. Компонент может применяться в схемах промышленных роботов, заводской автоматики, авионики.

В состав модуля с корпусом BGA (6,25 х 9 х 3,3 мм) входит контроллер переключаемого стабилизатора, силовые ключи, индуктивность и прочие компоненты. Для полноценной работы чипа требуется лишь по два внешних конденсатора и резистора. Монтажная площадь решения – 150 кв.мм. Разработчики заявляют, что аналоги занимают площадь до 250 кв.мм при вдвое большем числе компонентов.

Выдавая непрерывный ток 3,5 А (пиковый – 6 А), модуль предоставляет распределяющий вывод и соответствующую функцию распределения, позволяя включать компоненты параллельно для достижения большего выходного тока. Выходное напряжение в диапазоне 0,97..15 В подстраивается одним резистором, соответственно, возможна установка стандартных напряжений шин: 3,3; 5; 12 и 15 В.

При выходном напряжении 5 В и входном 12 В чип выдаёт до 3,5 А тока. Рабочая температура достигает 85 °C, при этом не требуется использование радиатора или принудительного охлаждения. КПД достигает 90 %.
