Rohde & Schwarz готовится к тестированию радиоканалов 5G

Спектральные и канальные характеристики мобильной связи поколения 5G усложняют задачи тестирования оборудования. РЧ цепи нового мобильного оборудования будут работать с частотами миллиметрового диапазона при более широкой полосе канала.

Согласно Rohde & Schwarz, при испытаниях систем связи 5G одной из техник будет канальное зондирование (channel sounding). Разработчикам важно точно оценивать характеристики передающего тракта для измерения широкополосных радиосигналов, распространяющихся от передатчика к приёмнику. Канальное зондирование позволяет определить импульсные переходные характеристики передающего канала либо радиоканала в мобильном устройстве.

Компания представила специальное ПО для канального зондирования, работающее на спектральных и сигнальных анализаторах семейства FSW. Также разработчик предлагает векторный сигнальный генератор SMW200A с частотным диапазоном до 40 ГГц. Анализатор FSW85 может использоваться для анализа зондирующих сигналов с частотой до 85 ГГц.

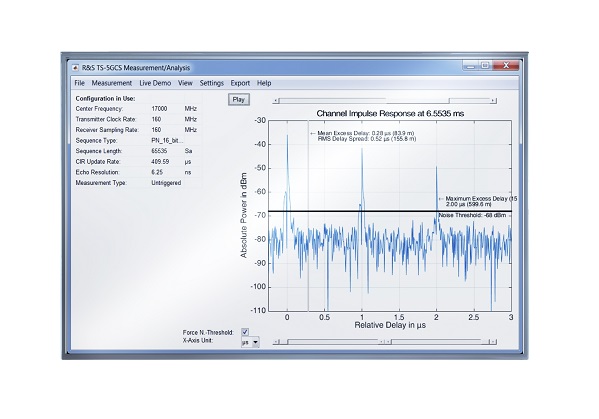

Новое ПО TS-5GCS, основанное на Matlab, рассчитывает канальные импульсные переходные характеристики, позволяющие оценить влияние исследуемого канала на заданный радиосигнал. Также оценивается влияние сигналов эха, вызванных отражениями, экранированием зданий и деревьев, а также погодными явлениями.

Существует ряд стандартных зондирующих сигналов, таких как частотно-модулированные незатухающие гармонические волны, используемые в радарных технологиях (РЛС). Использование таких сигналов для канального зондирования позволит далее оптимизировать зондирующие последовательности по спектральной чистоте и коэффициенту амплитуды.
