Чип ультразвукового водомера со сроком эксплуатации до 20 лет

Ams AG пополнила линейку чипов ультразвуковых водомеров новым компонентом TDC-GP30-F01. Согласно разработчикам, готовое аппаратно-программное решение для расходомеров холодной воды потребляет непрерывный ток 8,5 мкА при частоте измерений 8 Гц. При питании от одной литиевой батареи типа АА компонент может функционировать до 20 лет.

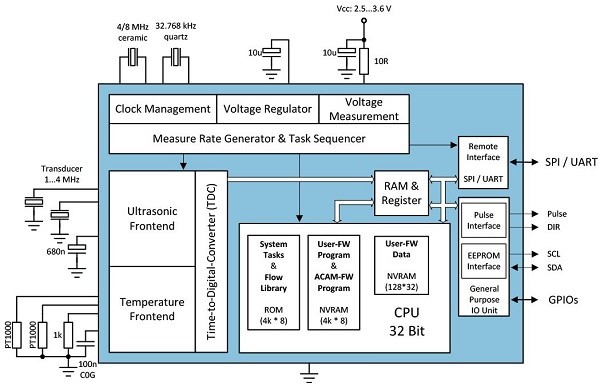

Компонент TDC-GP30-F01 включает модуль сопряжения ультразвукового водомера, энергоэффективный 32-разрядный процессор, выполняющий преобразование измерений аналогового датчика в данные по расходу воды, температуре и объёму. Это означает, что проектировщики расходомеров могут задействовать готовое решение, не разрабатывая собственные алгоритмы и прошивки.

Гибкий в использовании компонент может монтироваться на ряд типовых конструкций трубопровода. Ams предоставляет полный набор аппаратных и программных средств для оценки, разработки и получения характеристик различных вариантов (конструкций) использования чипа. В компоненте реализованы такие функции как обработка ошибок и режимы энергосбережения при нулевом расходе воды.

Проектировщики могут использовать собственные прошивки для нового чипа. К примеру, программная доработка позволит использовать TDC-GP30-F01 в качестве тепломера. Чип предоставляет прямой доступ к сверхзвуковым преобразователям. Для работы с периферией, например дисплеем и модулем беспроводной связи, требуется использование простого дополнительного микроконтроллера. Схемы на базе TDC-GP30-F01 могут быть более компактными, включающими меньшее число компонентов в сравнении с аналогами, для которых требуются более сложные процессоры для расчетов, а также прочие внешние компоненты.

В чипе TDC-GP30-F01 предусмотрен интерфейс SPI либо UART для взаимодействия с внешним микроконтроллером. Также доступен импульсный интерфейс для имитации сигналов традиционных механических расходомеров. Компания предлагает демонстрационные комплекты на базе чипа. Доступны серийные партии компонента, стоимость – $9,50 (от 1 тыс. шт.).
