Новые сенсорные модули сократят размеры печатных плат, уменьшат себестоимость смартфонов

Компания Ams выпустила серию передовых оптических сенсорных модулей с множеством функций, которые найдут применение в пультах дистанционного управления, устройствах эмуляции штрихкода, системах распознавания цвета и жестов, схемах определения удалённости объекта. Компоненты серии TMx4903 выпускаются в низкопрофильных корпусах с размерами 5 х 2 х 1 мм.

Высокий уровень интеграции модулей TMx4903 способствует снижению требований к монтажной площади и уменьшению себестоимости. При этом решения обеспечивают современные смартфоны инновационными возможностями. Сочетание нескольких оптических сенсорных функций с инфракрасным светодиодом позволяет упростить компоновку печатных плат. Низкопрофильный корпус модулей позволяет проектировщикам разрабатывать более тонкие и изящные корпусы новых гаджетов.

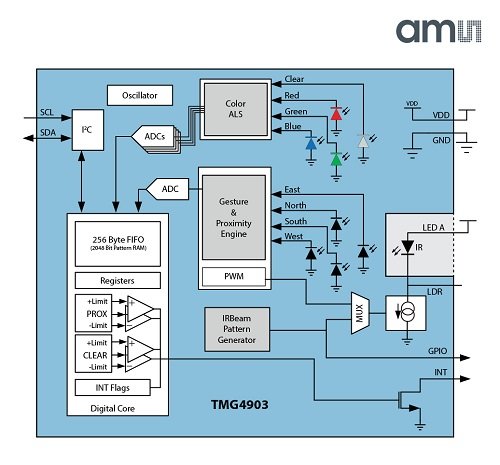

Вариации новых модулей (TMD4903 и TMG4903) осуществляют точное считывание таких параметров объекта как цвет и удалённость от датчика. В схемах компонентов предусмотрен генератор ИК-сигналов IRBeam, способный выдавать различные последовательности импульсов в соответствии со стандартами потребительских устройств. Функция работы со стандартом URC (универсальные пульты управления) также совместима с платформой Android. Поддерживается и функция эмуляции штрихкода Mobeam 1D для работы с терминалами обслуживания.

Модуль TMG4903 также должен предоставить наиболее продвинутые возможности распознавания жестов на основе инфракрасного излучения. Технология 3-мерного распознавания жестов позволяет работать со сложными движениями рук в пространстве, дополняя ранее реализованный функционал 2-мерного распознавания в 1-ом поколении датчиков (TMG3992).

В чипах реализована схема автоматической подстройки времени задержки сигналов и регулирования энергопотребления. За счёт этого минимизированы помехи и потребление мощности устройств при оптимизации чувствительности и динамического диапазона. В модулях TMx4903 применены инновационные методы отсечения влияния наружного освещения. Автоматическая калибровка исключает электрические артифакты в цепи, вызванные помехами и взаимным влиянием компонентов друг на друга. Возможности встроенной интеллектуальной работы со светодиодами позволяют исключить использование дополнительных прикладных процессоров.

Модули TMD4903 и TMG4903 доступны серийными партиями. Стоимость составляет $2 за корпус TMD4903 и $2,50 за TMG4903 (партии от 1 тыс. шт.). Также для заказа доступны оценочные платы.
