Заглянем внутрь часов TomTom GPS Watch

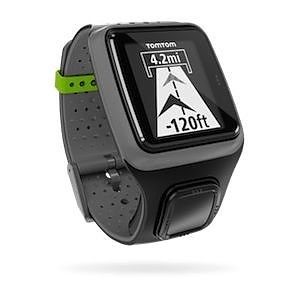

По мере того как носимые устройства играют всё более важную роль в нашей жизни, производители отмечают разнообразие возможностей применения подобных решений. На международной выставке Computex 2015 в Тайбэе специалисты iFixit заглянули внутрь часов TomTom GPS Watch для того, чтобы узнать о компонентной базе и выяснить текущие тенденции в схемотехнике спортивных гаджетов.

Часы TomTom имеют толщину корпуса 11,5 мм. В гаджете предусмотрена специальная зона, отвечающая за отслеживание и запись показаний пульса. Заявленная водоустойчивость позволяет выдерживать глубину погружения в воду до 50 м.

Гаджет имеет встроенный 3-осевой МЭМС-акселерометр, 3-осевой компас и вибрационный двигатель. Устройство оборудовано портом USB, для основного питания используется литиевый элемент с напряжением 3,7 В и током 190 мА. Часы способны работать при активном модуле GPS на протяжении 10 часов, в режиме ожидания – до 3 мес. Гаджет в реальном времени предоставит данные о пройденном пути, числе шагов, потреблению калорий, а также другую информацию.

Поддержка протокола Bluetooth Smart в часах TomTom позволяет синхронизировать информацию с другими устройствами. Гаджет оборудован приёмником сигналов ГНСС CSR SiRF starV 5e. Модуль GA725L6 GPS / GLONASS LNA от Infineon может одновременно использовать обе системы навигации.

Экран гаджета представляет собой 1,3-дюймовый цветной дисплей с разрешением 168 х 144. С правой стороны от сенсорного дисплея расположилась кнопка включения подсветки. Под дисплеем предусмотрена небольшая кнопочная панель для работы с функциями спутниковой навигации.

Схема часов TomTom содержит встроенный кристалл тактового генератора, IFA-антенну, СнК CC2541 от Texas Instruments с поддержкой 2.4-ГГц стандарта Bluetooth LE, 32-разрядный микроконтроллер от Atmel на базе ядра ARM Cortex-M4 (ATSAM4S8C). Носимое устройство обладает flash-памятью с ёмкостью 2 МБ и 16 КБ ОЗУ. На схеме также предусмотрен ряд периферийных компонентов для обслуживания связи, управления системой и функций аналогового интерфейса.

В числе прочих компонентов: DC/DC-преобразователь TPS61222, стабилизатор TPS62243 и 16-разрядный гибридный аналогово-цифровой микроконтроллер MSP430F5510 (Texas Instruments), память N25Q032A13ESC40F от Micron (4 МБ), 8-разрядный микроконтроллер Atmel Atiny20, сдвоенный чип акселерометра MMA8452Q от Freescale, блок зарядки батареи STNS01 (STMicroelectronics).

На текущий момент стоимость TomTom GPS Watch составляет $146.
