Microchip представляет комбинированный аналого-цифровой датчик тока

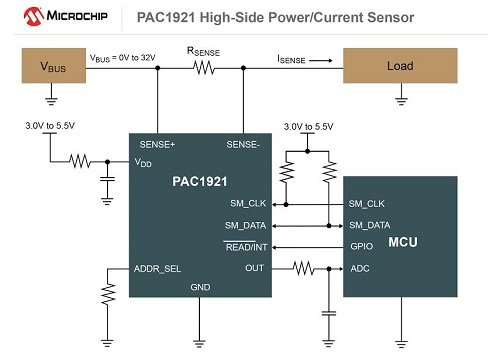

Компания Microchip недавно выпустила комбинированный аналогово-цифровой датчик тока PAC1921. Компонент представляет собой первый в промышленности датчик тока как с цифровым, так и конфигурируемым аналоговым выходом. Выход может представлять данные об уровнях мощности, тока и напряжения.

Параллельно данные о мощности доступны через 2-проводную цифровую шину (2-Wire), совместимую с интерфейсом I2C. В чипе PAC1921 предусмотрена шина 2-Wire для максимизации возможностей диагностики и мониторинга данных, а аналоговый выход способствует минимизации задержки получения данных. Аналоговый выход также может быть настроен для работы с входами микроконтроллеров с напряжением 3; 2; 1,5 или 1 В.

Чип предназначен для цепей сетевого оборудования, распределения питания, промышленной автоматики – в схемах, где требуется минимизировать задержки в силу высокоскоростной работы. 39-разрядный накапливающий регистр и 128-кратное усиление делают датчик идеальным для измерений характеристик питания в цепях с высокой и низкой нагрузками. В чипе предусмотрен вывод READ/INT для управления периодом измерений. Этот же вывод может использоваться для синхронизации считываемых данных с различных устройств.

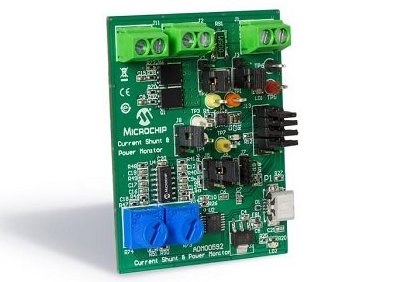

Компонент PAC1921 используется в оценочной плате с цепью мониторинга тока и мощности (ADM00592). Датчик PAC1921 доступен в виде образцов и серийных партий (от 5 тыс. шт.). Компонент выпускается в 10-выводном корпусе VDFN (3 х 3 мм).
