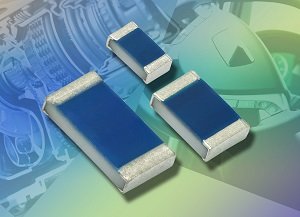

Бескорпусные плоские датчики температуры с улучшенным термическим циклированием

Vishay выпустила серию плоских бескорпусных температурных датчиков с поверхностным типом монтажа. Серия компонентов Beyschlag PTS AT, соответствующая стандарту AEC-Q200, сочетает улучшенные характеристики термического циклирования с возможностью работы при температуре до 175 °C. Датчики идеальны для стабильного считывания показаний температуры в автомобильной, космической и промышленной электронике.

Допустимое отклонение показаний температуры новой серии равно (или ниже) 0,1 % после 1000 часов работы, поэтому даже при самых неблагоприятных условиях компоненты функционируют стабильно. Датчик может применяться в A/T- и ARS-контроллерах, модулях качества/уровня масла.

Серия датчиков PTS AT может иметь сопротивление 100 и 500 Ом (форм-фактор 0805), а также 100, 500 и 1000 Ом (форм-фактор 1206). Классы допуска F0,3 и F0,6 при близкой к линейной температурной характеристике 3850 ppm/K. Время отклика компонентов весьма мало и составляет менее 3 с (при работе в воздухе). Рабочий диапазон температур датчиков: -55 – 175°C.

Датчики поддерживают монтаж без применения свинца, допускают автоматизированную сборку с использованием волны припоя, паровой фазы (IEC61760-1). Специальное покрытие обеспечивает электрической, механической и климатической защитой. Выводы компонентов выполнены из чистого олова с никелевым покрытием. Устойчивость к образованию никелевых кристаллов подтверждена при интенсивном тестировании. Датчики соответствуют директивам RoHS и CEFIC-EECA-EICTA на допустимое содержание вредных веществ. Компоненты испытаны в соответствии со стандартами IEC 60751, IEC 60068 и AEC-Q200.

Образцы и серийные партии датчиков серии PTS AT доступны для заказа. Время выполнения заказов от 10 недель.
