Toshiba представила решение для управления BLDC-двигателями

Корпорация Toshiba выпустила чип высоковольтного драйвера для управления бесщёточными двигателями постоянного тока (BLDC) при помощи синусоидальных сигналов.

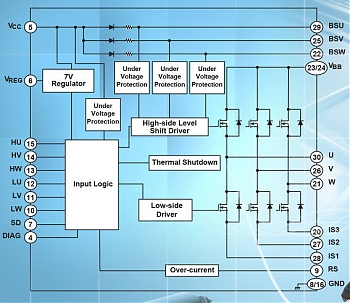

Компонент TPD4204F, предназначенный для совместной работы с микроконтроллером, имеет номинальное напряжение 600 В и ток 2,5 А. Чип включает 6 силовых МОП-транзисторов и задающую схему. Решение выпускается в 30-выводном корпусе SOP30 с поверхностным типом монтажа. Размеры корпуса: 20 х 11 х 2 мм.

Чип выполнен таким образом, что выводы для слабых сигналов отделены от выводов с высоким уровнем тока и напряжения. В драйвере реализованы схемы защиты от сверхтока, перегрева и недостатка напряжения.

Компонент найдёт применение в схемах промышленных вентиляторов и насосов небольшой мощности, а также в стиральных и посудомоечных машинах, другой бытовой технике.
