Litecool представила корпус для светодиодов, не требующий пайки

Базирующаяся в Шеффилде (Великобритания) компания Litecool разработала самоклеящийся корпус для светодиодов, который можно монтировать непосредственно на радиаторы. Разработка нацелена на тех производителей, которые не планируют приобретать собственные сборочные линии. Новый тип корпуса предполагает размещение стандартных линз от Carclo.

Важной особенностью в самоклеящихся корпусах является распределение тепла на площади, превышающей габариты кристалла, но таким образом, чтобы оно не достигло клейкой части, которая даже при особых температурных свойствах оказывает сопротивление теплопередаче. Компания Litecool специализируется в области расчета теплопередачи. Предыдущие её решения включают светильники с яркостью 10000 лм и весом 2,5 кг, а также прожекторы весом в 142 г. И те, и другие включают радиатор охлаждения.

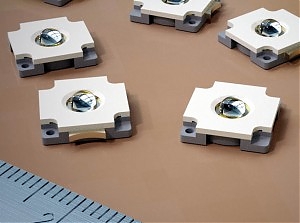

Вместо того, чтобы уменьшать термическое сопротивление отдельных компонентов в системе специалисты Litecool пошли другим путём. Они задались вопросом, а нужны ли данные компоненты в системе. Избавившись от печатной платы, инженеры достигли оптимизации стоимости и рабочих характеристик. Тип корпуса, названный Lumen Block, изначально спроектирован под 1-мм кристалл и диаметр теплового контакта 7,5 мм.

Litecool использует традиционную пайку для монтажа светодиодного кристалла к корпусу с проволочными соединениями к внутренней рамке. Каждая из 4 вершин корпуса Lumen Block оборудована коннектором (штекером или розеткой) для возможности включения компонентов в цепь необходимой длины. Розетки (female) расположены у основания таким образом, чтобы была возможность связи с предыдущим штекером (male). В розетках предусмотрен пружинный контакт. Оба типа коннекторов имеют золотое напыление. Все четыре угла корпуса имеют вырезы под выводы 10-мм линз Carclo.

Для подключения будет предусмотрен специальный корпус, соответствующий компоненту Lumen Block и имеющий проводной разъём в верхней части. Первые компоненты будут выпускаться серийно к концу текущего года. Они будут оборудованы светодиодным кристаллом Cree LED 3-го поколения с рабочим током 1 А. Согласно разработчику, световая отдача компонентов составит 150 лм/Вт. Корпус Lumen Block может найти применение в различных сферах. Начальная цель компании – мощные решения для замены металлогалогенных ламп.
