Цифровой 8-канальный переключатель позволит снизить энергопотребление и размеры схем

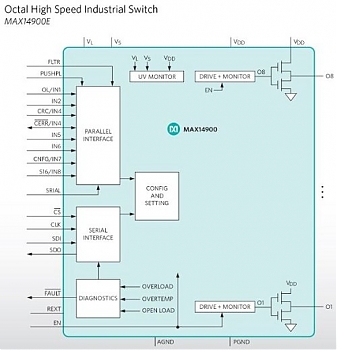

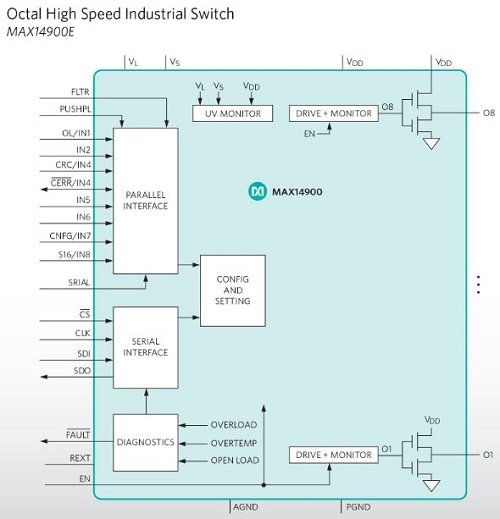

Компания Maxim представила чип цифрового выходного переключателя, созданный для достижения более высокой пропускной способности, компактности и пониженного энергопотребления в схемах промышленной автоматики. Восьмиканальный компонент MAX14900E обеспечит 70-кратным приростом по скорости работы, 20 %-ным сокращением энергопотребления и 40 %-ным уменьшением размеров в сравнении с существующими аналогами.

Интегральная схема управляется 8-разрядным параллельным интерфейсом либо через стандартный последовательный интерфейс SPI, который также используется для настройки и мониторинга. Несколько таких чипов могут быть включены посредством шлейфового соединения для реализации дополнительных точек ввода/вывода через один интерфейс SPI. При этом дополнительно потребуется задействовать лишь три изолятора на все каналы, что способствует дальнейшей экономии по затратам, монтажной площади и энергопотреблению. Последовательный режим включает функцию контроля с помощью циклического избыточного кода (CRC) для повышения сигнальной целостности, а также функции диагностики каналов для возможностей мониторинга извне.

Восемь цифровых каналов требуют лишь 3 мА (макс.) тока питания с напряжением в диапазоне 10 – 36 В, что позволяет достичь совместимости с 24-В шинами питания различных систем. При задержке распространения сигнала «выход/вход» 0,3 мкс (типовое значение, макс. – 0,8 мкс), компонент может работать в режиме быстрого переключения с частотой до 100 кГц в пушпульных (двухтактных) схемах. Сопротивление открытого состояния составляет лишь 85 мОм (тип.) и 165 Ом (макс.). Переключатель может работать с нагрузкой до 850 мА, выходы могут включаться параллельно для обеспечения большего рабочего тока.

Компания Maxim предлагает готовый образец разработки (MAXREFDES63#), а также оценочный комплект со специальными возможностями для проектирования. Образец разработки размером с кредитную карту включает чип MAX14900E, микроконтроллер, изолированный порт ввода/вывода, блок питания, порты UART и USB для упрощения внедрения устройства в финальный ОЕМ-продукт, и возможности быстрого ознакомления с компонентом.

Чип переключателя MAX14900E работает в диапазоне температур от -40 до 125 °C. Компонент выпускается в компактном 48-выводном корпусе QFN (7 х 7 мм).
