Analog Devices выпустила аналоговый модуль сопряжения с полевым транзистором на входе

Analog Devices представила аналоговый модуль сопряжения с полевым входным транзистором и встроенным драйвером АЦП. Решение спроектировано для непосредственного взаимодействия с токочувствительными датчиками, например, фотодиодами и датчиками импедансного напряжения.

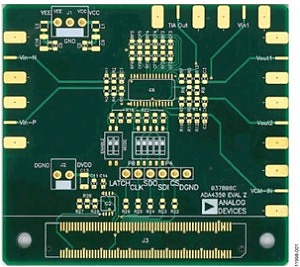

Оценочная плата с аналоговым модулем сопряжения Analog Devices ADA4350

Новый модуль ADA4350 включает усилитель на входном полевом транзисторе, переключающую цепь и драйвер АЦП. Решение упрощает схемы, сокращает энергопотребление и размеры печатной платы более чем на 50 % в сравнении с дискретными аналогами.

Чип обладает низким уровнем шума на низких частотах – 90 нВ/ √Гц (10 Гц). Широкополосный шум составляет 5 нВ/√Гц (100 кГц) для максимизации отношения сигнал/шум на выходе датчика. Измерения с широким динамическим диапазоном слабых сигналов (на уровне фотонов и электронов) возможны благодаря встроенной цепи включения усиления.

Возможность программирования модуля ADA4350 позволяет проектировщикам выбирать внешние компоненты для оптимизации обратной связи. При помощи одного чипа ток симметричного и несимметричного датчиков или напряжение может преобразовываться в высокоскоростной малошумящий симметричный или несимметричный сигнал напряжения.

В аналитических системах измерений может требоваться мониторинг интенсивности света в широком диапазоне. Для этого требуется ряд цепей переключения усиления, для которых часто предусматривается несколько внешних усилителей и аналоговых ключей. Всё это повышает риск системных ошибок.

Чип ADA4350 содержит цепи переключения усиления и входной усилитель для минимизации утечек. Модуль позволяет цепи переключения выбирать до шести цепей обратной связи с возможностью внешней конфигурации. В измерительных системах такая же высокая точность измерений должна поддерживаться для различных уровней усиления по мере того, как пользователь подстраивает входной диапазон инструмента. Новое решение подойдёт для измерений в широком динамическом диапазоне благодаря высокоимпедансному входному усилителю и управляемой по последовательному порту цепи переключения. Чип также способствует уменьшению печатной платы систем при увеличении числа каналов без ограничений по температурной плотности.
