Внутреннее устройство часов Apple Watch

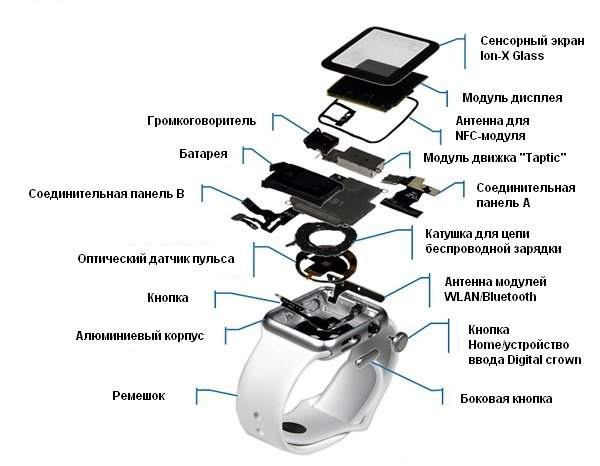

Разбор часов Apple Watch Sport 38 mm специалистами IHS Technology позволил оценить общую стоимость компонентов, которая составила $81,20. Розничная цена гаджета – $349. По мнению старшего аналитика IHS Technology, в часах Apple Watch Sport применены новые методы производства, добавлены некоторые функции, например, Pulse Oximeter, датчик Force Touch, движок Taptic Engine. Для производства использованы модульные печатные платы и многоярусное размещение кристаллов.

И хотя многие задействованные в производстве технологии от Apple встречаются в других решениях, их комбинация в одном гаджете используется впервые. Движок Taptic Engine, интегрированный в громкоговоритель, содержит линейный актуатор, обеспечивающий тактильной обратной связью и вибрациями. Эксперты IHS отметили тот факт, что компоненты занимают значительный монтажный объём внутри гаджета. Предполагается, что Apple будет миниатюризировать размеры компонентов в будущих изделиях.

Предварительные результаты разборки часов не показали особых сюрпризов в наборе чипов. Flash-память от Toshiba (8 ГБ), ОЗУ SDRAM от Micron (512 МБ). Для реализации интерфейса и связи задействованы компоненты Broadcom, STMicro, Maxim, Analog Devices и NXP. Стоит лишь отметить, что для гироскопа/акселерометра Apple выбрала STMicro вместо Invensense. В качестве дисплея используется OLED от LG, сенсорный модуль – от TPK Slim GG с технологией Force Touch, задействованной также в новейших моделях MacBook и ожидаемой в новом поколении iPhone.

В производстве корпуса Apple продолжает концепцию Unibody – прецизионную сборку из единого массива алюминия. Помещение всей печатной платы (сборки) в один монолитный модуль заслуживает внимания. Многие компоненты внутри сборки сами по себе являются интегральными схемами (метод «ИС внутри ИС»). Для электромагнитного экранирования сборка обработана металлизированным покрытием. Часы оборудованы индуктивной зарядкой, основанной на фирменной технологии MagSafe. Кроме того, появились данные, что технология совместима со спецификацией Qi (WPC). Батарея гаджета очень легко снимается (проще, чем в любых других устройствах Apple).
