Магнитный датчик положения для схем управления двигателями и перемещением

Ams представила новую версию магнитных датчиков углового положения 47-ой серии, предназначенных для схем управления двигателями и перемещением. Новый компонент поддерживает более высокие скорости вращения и имеет повышенное разрешение на выходе.

Как и другие представители 47-ой серии, датчик AS5047P работает по технологии динамической компенсации ошибки угла (DAEC), позволяющей достичь точности измерений даже при высокой скорости вращения. Новый компонент идеален в качестве надёжной замены оптических импульсных датчиков. Итоговая стоимость схемы на базе датчиков 47-ой серии значительно ниже аналога с оптическим импульсным датчиком.

В датчике AS5047P максимально допустимая скорость вращения была увеличена с 14500 до 28000 об/мин. Поэтому теперь компонент может использоваться в системах с высокой скоростью вращения вала, для которых ранее применялись импульсные датчики. Ams также увеличила число показаний за одно вращение в инкрементном выходном сигнале. Выходы компонентов 47-ой серии эквивалентны таковым у стандартных импульсных датчиков, поэтому проектировщики систем смогут легко перейти на модернизированные решения без внесения изменений в ПО и интерфейс. В датчике AS5047P максимальное разрешение выхода увеличено до 4000 приращений на 1000 импульсов за одно вращение в десятичном режиме и 4096 приращений/1024 импульсов – в двоичном. Это означает, что всё большее число импульсных оптических датчиков может быть заменено на новые магнитные аналоги.

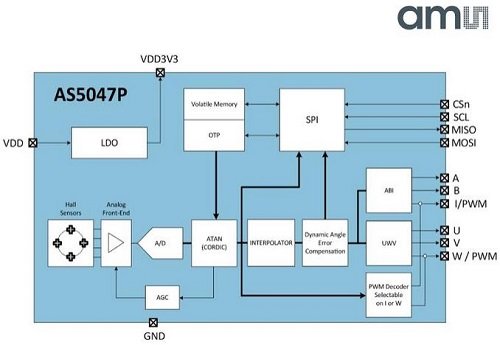

Задействованный в новых компонентах 4-проводный интерфейс SPI позволяет микроконтроллеру считывать 14-разрядные данные об абсолютном угловом положении, представляет возможности программирования энергонезависимых настроек без применения отдельного программатора. Датчик также оборудован стандартным коммутационным интерфейсом UVW для использования в схемах бесщёточных двигателей постоянного тока, что позволяет исключить отдельный переключатель на базе датчика Холла. Один единственный чип необходим и для работы с положением вала, и для управления. Данные об абсолютном угловом положении могут передаваться в виде выходного кодированного сигнала ШИМ.

Как и другие магнитные датчики положения от Ams, новый чип AS5047P высоко устойчив к воздействию прямых магнитных полей, к попаданию грязи, пыли, смазки, влажности и других загрязнений, которые обычно ухудшают работу оптических датчиков.

Датчик AS5047P доступен для заказа серийными партиями. Оценочная плата также доступна для заказа на сайте Ams.
