Чип управления питанием с возможностью настройки для современных силовых цепей

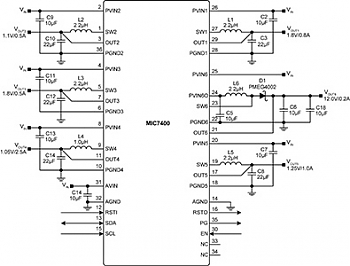

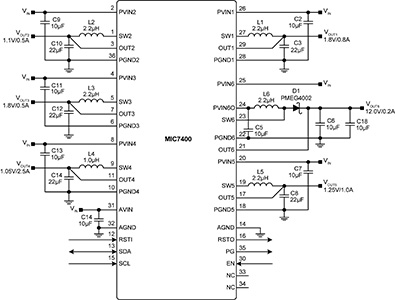

Micrel представила семейство интегрированных чипов управления питанием (PMIC), включающих компоненты MIC7400 и MIC7401. Новые чипы содержат по 6 независимых DC/DC-стабилизаторов и выпускаются в корпусах FQFN с размерами 4,5 х 4,5 мм. Помимо этого, в компонентах предусмотрено по 5 независимых синхронных вольтодобавочных преобразователей с номиналом до 3 А, по одному независимому несинхронному повышающему преобразователю с током до 200 мА. Чипы, имеющие возможность настройки, предназначены для схем твердотельных накопителей данных, а также оборудования Интернета вещей. При серийных заказах партиями по 10 тыс. шт. стоимость составит $4,09.

Настройка чипов осуществляется через интерфейс I2C и встроенную EEPROM-память. Новые компоненты для управления питанием обеспечивают возможностью динамического масштабирования выходного напряжения, имеют обычный и ожидающий режимы, предлагают функции задания последовательностей запуска с временными задержками.

Потребляя лишь 200 мкА в обычном режиме, чипы MIC7400 и MIC7401 также имеют низкое энергопотребление в режиме ожидания, при котором ток покоя сокращается за счёт снижения выходного напряжения либо полного отключения отдельных выходов. Такая возможность оптимизирует работу в режимах сна/гибернации, способствуя повышению времени автономной работы энергоэффективной электроники.

В комплекте поставки с компонентами представлена графическая утилита для настройки и мониторинга чипов управления питанием. Компоненты работают от напряжения питания 2,4 – 5,5 В, выдавая от 0,8 до 3,3 В с вольтодобавочных преобразователей при допуске 1,5 % при изменении входных параметров, нагрузки и температуры. Встроенный повышающий преобразователь способен выдавать напряжение в диапазоне от 7 до 14 В. Температура полупроводникового перехода компонентов варьируется от -40 до 125°C.
