Компактный диод для защиты от электростатических разрядов в схемах портативной электроники

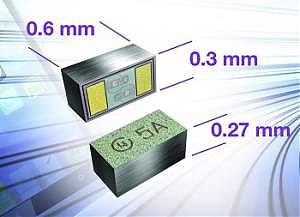

Новый симметричный двунаправленный (BiSy) диод для защиты от электростатических разрядов в компактном корпусе CLP0603 (0,6 х 0,3 х 0,27 мм) представлен компанией Vishay. Компонент VBUS05B1-SD0 обладает низкой ёмкостью (0,29 пФ) и током утечки < 0,1 мкА. Диод предназначен для защиты высокоскоростных портов и антенн электронных устройств от перепадов напряжения.

Компактный диод VBUS05B1-SD0 в форм-факторе 0603 занимает в 3 раза меньше монтажной площади в сравнении с корпусом 1006. Благодаря коротким выводам и компактному корпусу, линейная индуктивность диода очень низка, что позволяет отводить быстрые перепады электростатического напряжения при минимальных отрицательных/положительных выбросах.

При нагрузочной ёмкости в диапазоне 0,29 – 0,4 пФ диод VBUS05B1-SD0 может использоваться для защиты высокоскоростных портов смартфонов, мобильных телефонов, цифровых камер, MP3-плееров и портативных игровых приставок (HDMI, USB 3.0 и Thunderbolt). Максимальный ток утечки компонента < 0,1 мкА при напряжении 5,5 В, напряжение пробоя 8,8 В при токе 1 мА, максимальное напряжение фиксации – 18 В при токе 2,5 А.

Один диод VBUS05B1-SD0 рассчитан на обеспечение защиты от перепадов напряжения одной линии передачи данных (воздушный и контактный разряд с напряжением до ±16 кВ, IEC 61000 4 2). Уровень чувствительности к влажности (MSL) – 1 (J-STD-020), класс воспламеняемости UL 94V-0. Компонент предусматривает монтаж волной припоя с температурой до 260 °C в течение 10 с (JEDEC STD-020). Новый защитный диод соответствует директивам RoHS, не содержит галогены, имеет фирменный рейтинг Vishay GREEN.

Образцы и серийные партии диода BUS05B1-SD0 доступны для заказа. Время выполнения заказов составляет до 8 недель для крупных партий.
