Viscom представляет систему для оценки качества однородных покрытий

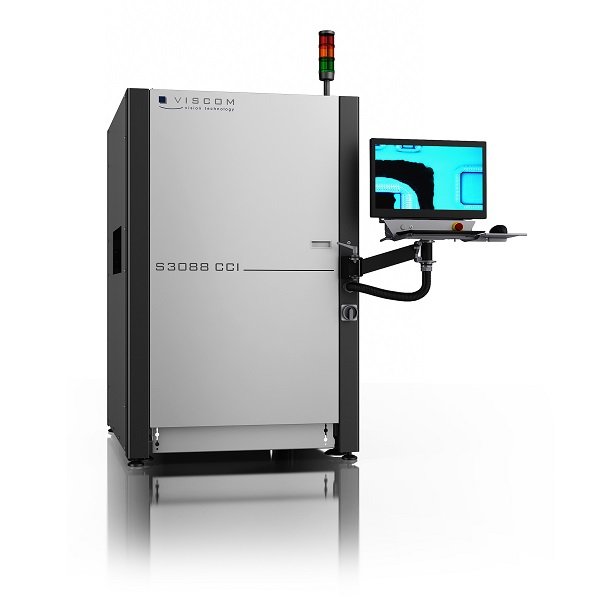

Viscom представляет систему для оценки качества однородных покрытий – S3088 CCI. Устройство инспектирует покрытия на трещины, дефектные области; отслеживает слишком тонкие, либо толстые покрытия; выявляет размытие, примеси или попадание брызг.

Прозрачные однородные покрытия используются для защиты сборок электронных компонентов от влаги и сырости. При помощи системы S3088 CCI может быть реализовано исследование покрытий как в прямоугольной проекции, так и под другим углом. Также система может оценивать плазменное напыление. Опционально предусмотрена возможность для исследования дефектных областей во влажной среде.

В новой системе применяются УФ-светодиоды, за счёт которых чувствительные к ультрафиолету покрытия контрастируют на фоне других материалов. При разрешении 11,7 и 23,5 мкм/пикс. даже самые крошечные подозрительные области отчётливо видны. Такие области оцениваются либо как дефектные, либо используются как индикаторы для дальнейшего усовершенствования процесса нанесения покрытий.

Исследование покрытий под углом в системе S3088 CCI позволяет проверять промежутки между электронными компонентами. Исследование во влажной среде упрощает оптическую проверку перед нанесением равномерного покрытия. Таким образом, дефекты могут распознаваться на ранней стадии производства. Высокоточное исследование плазменных покрытий также доступно в системе S3088 CCI. Для таких покрытий применяется напыление полимеров слоями в вакуумной камере под давлением.

Универсальные алгоритмы работы позволяют быстро настроить работу системы с различными однородными покрытиями. Простые программы проверки создаются в считанные минуты. Система S3088 CCI позволяет производителям электронных компонентов достичь соответствия директивам IPC-CC-830, регулирующим свойства и технические характеристики изолирующих материалов для печатных плат.
