TI представляет чипсет контроллера нулевого энергопотребления в режиме ожидания

Texas Instruments выпустила первый в промышленности чипсет контроллера нулевого энергопотребления, обеспечивающий схемы выпрямителей-умножителей с рабочей мощностью до 75 Вт минимальным потреблением питания. В составе чипсета: обратноходовой контроллер UCC28730 с регулированием в первичной цепи и контроллер выхода из режима ожидания UCC24650. Чипы поддерживают выходное напряжение в диапазоне от 5 до 24 В. Чипсет поможет проектировщикам создавать более компактные и эффективные блоки питания для телевизоров, бытовой техники, адаптеров сетевого питания; систем обогрева, вентиляции и кондиционирования; систем строительной автоматики.

Главным ограничением существующих схем с регулированием в первичной цепи является проблема с переходными характеристиками при попытке сохранения низкого энергопотребления в режиме ожидания. Чипы UCC28730 и UCC24650 достигают нулевого энергопотребления при наилучших возможных переходных характеристиках.

При использовании нового чипсета стоимость схем сокращается, так как нет необходимости применять оптопару для реализации обратной связи. Кроме того, функция детектирования спада напряжения в чипе контроллера режима ожидания (UCC24650) позволяет задействовать небольшие выходные конденсаторы при сохранении возможности точного управления выходным напряжением в диапазоне от 0 до максимальной нагрузки.

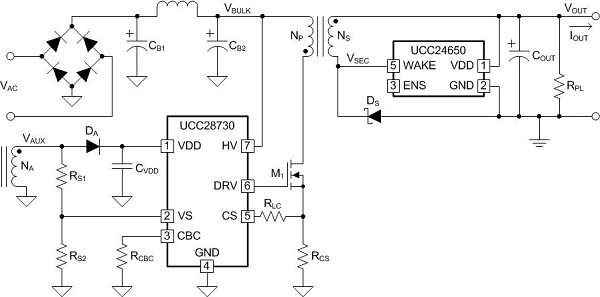

Чипсет позволяет достичь нулевого энергопотребления без применения дополнительных компонентов в стандартных обратноходовых схемах с мощностью до 20 Вт (и с мощностью до 75 Вт при реализации интеллектуальной функции спящего режима с адаптивным управлением при помощи реле). Контроллер с регулированием в первичной цепи (UCC28730) с напряжением до 700 В позволяет исключить оптопару и связанные с цепью обратной связи компоненты, что способствует снижению стоимости и повышению надёжности.

Интеллектуальная функция «пробуждения» позволяет сократить число выходных конденсаторов вдвое при сохранении точного регулирования выходного напряжения. Интеллектуальная функция «спящего режима» подстраивается под нагрузку, может отключать системные функции и адаптироваться к управлению посредством реле переменного сетевого тока, а также отключать синхронное выпрямление при отсутствии нагрузки. Контроллер вывода из режима ожидания (UCC24650) для вторичной цепи с максимальным напряжением до 200 В поддерживает выходное напряжение в диапазоне 5 – 24 В и не требует дополнительных выходных схем фиксации.

Чипсет спроектирован для работы с фирменными энергоэффективными DC/DC-преобразователями, датчиками, РЧ-компонентами (включая беспроводной микроконтроллер SimpleLink CC26xx/CC13xx) и микроконтроллерами MSP430. Чип UCC24650 также совместим с контроллером UCC28633, способным доставить пиковую мощность в 2 раза превышающую номинальную без пропорционального увеличения магнитного сердечника, что актуально для цепей блоков питания принтеров, музыкального и игрового оборудования, промышленных систем.

Оба компонента выпускаются серийными партиями. Заказ можно осуществить в Интернет-магазине TI Store, а также у уполномоченных представителей разработчика. Контроллер UCC28730 выпускается в 7-выводном компактном корпусе SOIC и имеет стоимость $0,45. Чип UCC24650 выпускается в 5-выводном корпусе SOT-23 и имеет стоимость $0,14 (партии от 1 тыс. шт.).
