ADI представляет ЦАП с конфигурируемым выходом

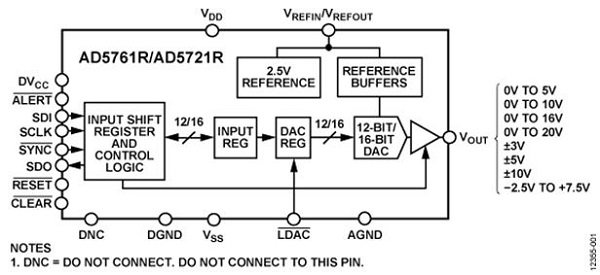

ADI выпустила одночиповый ЦАП с универсальным выходом, включающий 16-разрядный преобразователь данных, источник опорного напряжения (2,5 В; ±2 ppm/°C), выходной буфер и встроенные функции изменения усиления. Согласно разработчикам, сочетание возможностей чипа AD5761R позволяет исключить использование внешних компонентов, таких как прецизионные резисторы и усилители.

Новый чип ускорит и упростит схемы оборудования обработки данных и управления запуском, позволит реализовать как одно- так и двухполюсные цепи. Без дополнительных затрат на проектирование, без увеличения стоимости и размеров схем новый ЦАП найдёт применение в различном многофункциональном оборудовании. Компонент имеет расширенную функциональность и несколько диапазонов выходного напряжения. В дополнение, ADI анонсировала два парных DC/DC-стабилизатора, обеспечивающих ЦАП двумя независимыми шинами питания с положительным и отрицательным напряжением. Это решение на базе двух чипов генерирует двуполярные напряжения в 10 В от одного низковольтного положительного источника питания, позволяя исключить меры по маршрутизации нескольких шин и упрощая схемы.

ЦАП AD5761R сэкономит до 60 % монтажной площади по сравнению с предыдущими аналогами. Компонент выполнен в корпусе LFCSP с размерами 3 х 3 мм. В дополнение к данному чипу доступна бюджетная 12-разрядная совместимая по выводам версия ЦАП с меньшей точностью работы, наличием или отсутствием опорного источника.

Рабочий температурный диапазон чипа AD5761R: -40 – 125°C. Компонент имеет 8 программно настраиваемых выходных диапазонов напряжения: 0 – 5 В, 0 – 10 В, 0 –16 В, 0 – 20 (±3, ±5, ±10 В) и -2,5 – 7,5 В. ЦАП также включает ряд функций диагностики и защиты от перегрева/КЗ.
