ADI представляет 12-разрядный 8-канальный гибридный чип АЦП/ЦАП/GPIO

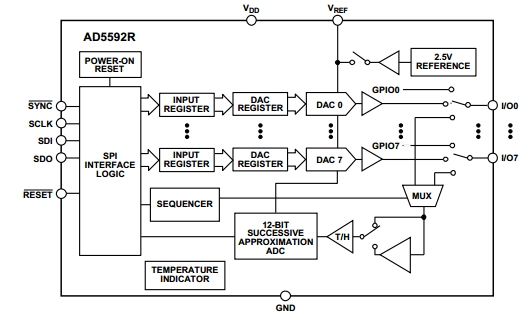

ADI представляет 12-разрядный 8-канальный гибридный чип АЦП/ЦАП/GPIO с возможностью пользовательской настройки любой функциональной комбинации. ИС AD5592R содержит блок АЦП с частотой выборки 400 KSPS, блок ЦАП с временем установления 6 мкс, цифровые входы/выходы и источник опорного напряжения.

Конфигурация устройства подразумевает до 8 различных вариантов, позволяя проектировщикам задействовать один чип для реализации разнообразных функций мониторинга и управления. Сочетание встроенных функций способствует сокращению себестоимости и повышению портируемости схемы, а также улучшению повторного использования компонентов при минимальных программных изменениях.

Чип AD5592R сэкономит до 85 % монтажной площади, которую могла бы занять реализация на дискретных компонентах. Компактный корпус WLCSP идеален для высокоплотных и ограниченных по размерам схем. Компонент не только упростит системную архитектуру, но и добавит функциональности благодаря дополнительным функциям мониторинга и управления.

В ИС AD5592R предусмотрена функция безопасного запуска, предотвращающая возможные конфликты с внешними цепями в случае ошибок в схеме. Цифровые сигналы о показаниях температуры позволят отследить условия сбоев и выполнить отключение. Предусмотрен встроенный опорный источник 2,5 В (25 ppm/°C ). Рабочий температурный диапазон: -40 – 105 °C.

Гибридный чип AD5592R выпускается в 16-выводных корпусах WLCSP (2 х 2 мм), LFCSP и TSSOP (3 х 3 мм). Стоимость – $3,25 при заказе от 1 тыс. шт.
