Синтезатор тактовой частоты с настраиваемыми интерфейсами и низким уровнем джиттера

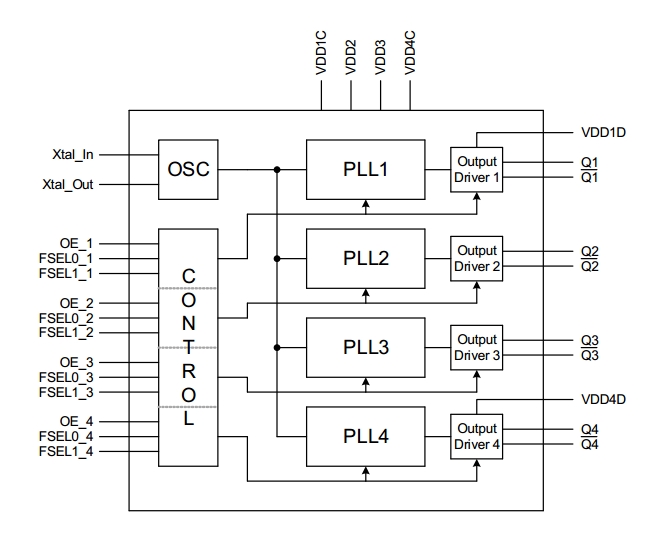

Корпорация Exar представила 4-выводной высокочастотный тактовый синтезатор с возможностью выбора интерфейса (LVCMOS, LVDS, LVPECL). Компонент XR81411 способен генерировать любую частоту в пределах 10 – 800 МГц при помощи четырёх независимых цепей ФАПЧ и гибкого в работе дельта-сигма модулятора, а также ГУН с широким рабочим диапазоном. Согласно разработчику, выходы генератора имеют очень низкий уровень фазовых шумов (джиттера), до 0,2 пс. При этом компонент имеет исключительно низкое энергопотребление.

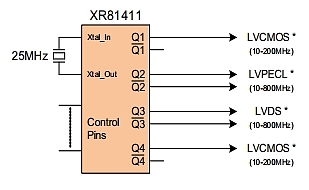

Синтезатор частот XR81411 может использоваться совместно со встроенным кварцевым резонатором, либо с внешним тактирующим генератором, а каждый независимый вывод может быть настроен с четырьмя различными умножителями частоты. Каждый чип синтезатора включает целый/дробный делитель, позволяя задавать на выходе частоту с интервалами менее 2 Гц.

Синтезатор тактовой частоты имеет ГУН с рабочим диапазоном 2 – 3 ГГц и среднеквадратичным уровнем джиттера, равным 125 МГц (диапазон 12 кГц – 20 МГц) при < 0,6 пс, 125 МГц (диапазон 1,875 МГц – 20 МГц) при < 0,2 пс.

Компонент XR81411 выпускается в RoHS-совместимом компактном корпусе LGA (5 х 5 мм). Стоимость стартует с $10,50 за ед. при заказе от 1 тыс. ед. По запросу доступны образцы и демонстрационные платы.
