Консорциум PC/104 обновил одноимённую спецификацию новым типом разъёма

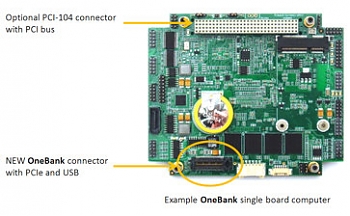

Консорциум PC/104 представил обновление спецификаций разъёмов PCI/104-Express и PCIe/104. В новой ревизии 3.0 добавлен новый тип разъёма – OneBank. Более компактный и дешёвый коннектор PCIe/104 OneBank совместим с полноразмерным разъёмом PCIe/104. Проектировщики получают возможность подключать схемы друг к другу в новом формате, способствующем высвобождению места на печатных платах и возможному снижению стоимости.

История наращиваемой архитектуры PC/104 тесно связана с концептом развития рынка персональных компьютеров. Всё начиналось с шины ISA (PC/104), далее – с совместного применения ISA и PCI (PC/104-Plus), затем только шины PCI (PC/104), и наконец, PCI совместно с PCI Express (PCI/104-Express).

Для высвобождения дополнительного места на плате формат PCIe/104 вытесняет шину PCI. Такое развитие максимально задействует ресурсы в направлении разработки аппаратных и программных средств в сегменте персональных компьютеров. При этом сохраняется обратная совместимость, остаётся возможность для дальнейших улучшений по мере развития технологий.

Идея реализации разъёма OneBank в расширяемой архитектуре PCIe/104 исходит из желания минимизировать ресурсы, задействованные для конкретных схем. Стандартная шина PCIe/104 позволяет достичь максимальной гибкости и возможностей. Она состоит из 3-секционного коннектора со 152 выводами и может быть двух типов: Type 1 или Type 2. Оба типа имеют общий набор возможностей и схожее назначение выводов, включающих четыре канала x1 PCI Express, два – USB 2.0, выводы под сигналы питания и управления ATX: 5V Standby, Power supply on, Power Good, выводы питания 3,3 В; 5 В; 12 В, а также шины SMBus.

Тип 1 имеет дополнительные выводы под шину x16 PCI Express, которая может быть использована в качестве двух каналов x8 PCI Express либо четырёх – x4 PCI Express, в зависимости от хоста. Тип 2 имеет общий набор выводов, плюс два набора под x4 PCI Express, два – USB 3.0, два – SATA, выводы LPC Bus и RTC Battery. При пропускной способности вплоть до PCIe 3-го поколения у проектировщиков появляется запас для будущих схем.

Разъём OneBank предусматривает исключение двух секций PCIe/104 из трёх и в результате насчитывает 52 вывода. Разъём имеет такую конфигурацию, что может подключаться в первую секцию стандартного коннектора PCIe/104. Выводы разъёма OneBank предусматривают те же наборы: 4 для x1 PCI Express, два под USB 2.0, выводы питания и управления ATX: +5V Standby, Power supply on, Power Good, выводы питания 3,3 В; 5 В (пониженный ток). Соответствие выводам первой секции стандартного разъёма PCIe/104 обеспечивает совместимостью с OneBank.

Исключение двух секций высвобождает с обеих сторон печатной платы площадь в 0,513 кв. дюйма. Как и в случае с другими расширяемыми шинами, внедрёнными консорциумом PC/104, коннектор PCIe/104 OneBank может быть незамедлительно внедрён в форм-факторах 104, EPIC и EBX. В целях достижения удобства и эффективности плат расширения возможна реализация нового разъёма и в других форм-факторах, не поддерживаемых консорциумом.
