ШИМ-контроллеры от Diodes повысят эффективность схем

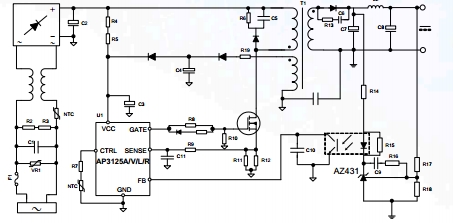

Корпорация Diodes представила линейку ШИМ-контроллеров, которые должны повысить эффективность схем и исключить потери в режиме холостого хода. Согласно разработчикам, работающие в токовом режиме компоненты AP3125 оптимизированы для цепей AC/DC-преобразователей, встречающихся в портативной электронике, потребительских устройствах и бытовой технике.

Достигнутые улучшения рабочих характеристик – это результат реализации трёх рабочих режимов. В обычном режиме частота переключения равна 65, либо 100 кГц. В условиях средней нагрузки контроллеры входят в экономный режим, при котором обратная связь по частоте используется для её снижения и повышения среднего значения КПД. И, наконец, при отсутствии нагрузки компоненты входят в пульсирующий режим (burst mode) со снижением энергопотребления.

Для снижения уровня шума при работе ШИМ-схем, в контроллерах AP3125, выполненных на базе корпуса SOT26, минимальная частота переключения снижена до 20 кГц, а встроенная функция частотного сглаживания в обычном и экономном режимах гарантирует снижение электромагнитных выбросов.

Улучшенная встроенная схема компенсации помогает упростить цепь обратной связи и осуществить более стабильное управление токовыми пиковыми значениями в рабочем диапазоне входного напряжения и выходных нагрузок. Помимо этого, цепь компенсации обеспечивает постоянством выходной мощности на всем рабочем диапазоне.

Для повышения надёжности в контроллерах реализован полный набор функций защиты (защита от перегрева, быстрая защита от сверхтока, блокировка перенапряжения и перегрузки). В вариантах контроллера AP3125B и AP3125HB предусмотрена защита от недостатка и избытка напряжения, настраиваемая посредством нескольких резисторов по схеме делителя.
