Чипы защиты интерфейса HDMI от ST для устройств с разрешением UHD

STMicroelectronics выпустила однокристальные чипы защиты и согласования сигналов для интерфейса HDMI. Компоненты рассчитаны на работу с высокой пропускной способностью, типичной для разрешений 4K Ultra-HD. Серия чипов HDMI2C1 включает активные цепи динамического повышения для всех каналов данных изображения (DDC), обеспечивая сигнальной целостностью и меньшей зависимостью от качества кабеля HDMI.

Встроенная цепь защиты от электростатических разрядов позволила повысить частотный диапазон до 10 ГГц, что идеально для пропуска высокоскоростных сигналов без искажения. С другой стороны, низкое напряжение фиксации (10 В) и малое время отклика (30 нс) предотвращают нежелательные переходные процессы, способные вывести из строя новейшие HDMI-чипы, выполненные по нанометровым техпроцессам и подверженные влиянию электростатики.

Использование чипов HDMI2C1 поможет сэкономить до 80 % монтажной площади печатной платы, которая бы была заполнена дискретными компонентами защиты. Применение нового решения может повысить скорость вывода на рынок таких устройств как абонентские приставки, проигрыватели Blu-ray. Назначение выводов чипов оптимизировано под использование с недорогими одно- и двусторонними печатными платами.

Дополнительные особенности серии HDMI2C1 включают 5-В LDO-регулятор с защитой от КЗ и перегрева, цепи сдвига уровня для каналов HDMI DDC, цепи поддержки протокола управления CEC и горячего подключения HPD с защитой от обратного тока. Доступно 4 варианта чипа, включая HDMI2C1-6C1 – компонент, предусматривающий внешнюю защиту от электростатики либо фильтрацию синфазных помех на линиях данных (серия ECMF).

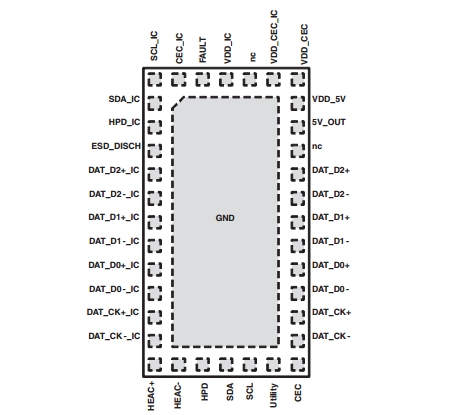

Новые компоненты серии: HDMI2C1-14HD, HDMI2C1-14HDS, HDMI2C2-14HD и HDMI2C1-6C1 – доступны в корпусах QFN-36L и uQFN-18L. Стоимость стартует с $0,63 за компонент HDMI2C1-14HDS и с $0,50 за HDMI2C1-6C1. Партии от 100 штук.
