Новый тактирующий чип от ADI найдёт применение в схемах преобразования данных с выборкой до 1 GSPS

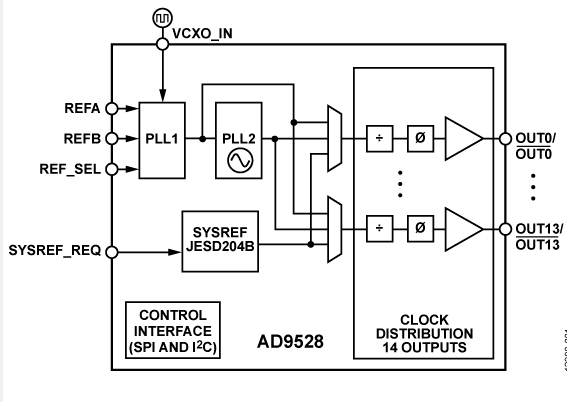

Корпорация Analog Devices Inc. (ADI) выпустила новый тактирующий чип AD9528, который, по словам разработчиков, должен обеспечить энергоэффективными функциями распределения синхронизирующих сигналов при низком уровне джиттера. Микросхема включает 2-каскадную цепь ФАПЧ, ГУН с частотным диапазоном 3,6 – 4 ГГц, входные ресиверы и генератор, работающий как в режиме одного вывода, так и в дифференциальном режиме.

Чип предоставляет совместимые с 1 подклассом стандарта JESD204B сигналы SYSREF и синхронизации временных задержек. Поддерживается ряд опций генерирования сигнала SYSREF. Одна из основных опций – функция простейшего буфера, на вход которого поступает внешний сигнал SYSREF, распределяемый по выводам компонента. При использовании внешнего сигнала SYSREF чип AD9528 также способен синхронизировать SYSREF-выходы с тактовыми выводами, генерируемыми внутри микросхемы. Это необходимо для достижения точности по временным задержкам. Компонент AD9528 также способен сам генерировать сигнал SYSREF в непрерывном режиме, а также в импульсном режиме «n-shot». Второй режим жизненно необходим в системах, где непрерывный сигнал может привести к появлению нежелательных помех в выходном спектре тактируемого преобразователя данных.

Когда чип AD9528 связан с опорным источником частоты и VCXO-генератором, 12 выходов выдают частоту в диапазоне 1 – 400 МГц, 2 высокоскоростных выхода – 1,25 ГГц. Частота и фаза одного тактового выхода могут изменяться по отношению к другим выводам посредством фазового делителя, служащего для подстройки синхронизации приращениями, равными половине периода сигнала, приходящего с VCO-генератора. Каждый сигнал SYSREF может иметь дополнительное смещение по фазе, что упрощает реализацию оптимального времени их прихода на целевые устройства.

Компонент AD9528BCPZ производится серийно в 72-выводном корпусе LFCSP и имеет стоимость $8.25 при заказе партий от 1 тыс. шт. Оценочная плата AD9528/PCBZ доступна для заказа по цене $190.
