Новые модули для платформы R&S OSP упростят подключение оборудования для тестирования РЧ систем

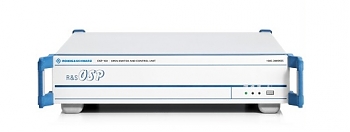

Rohde & Schwarz расширила свою платформу для коммутации и управления (R&S OSP) семью новыми модулями. Теперь вся линейка модулей включает 28 устройств, используемых для реализации различных конфигураций подключения измерительного оборудования и тестируемых систем. Инженеры смогут настраивать автоматизированные переключения сложных РЧ систем во время испытаний, управляя процессом по сети Ethernet.

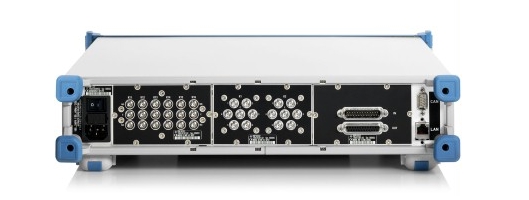

Модульная платформа R&S OSP предоставляет инженерам-тестировщикам на производстве, в лабораториях и отделах НИОКР ряд опций для быстрого подключения РЧ систем и управления ими вручную либо при помощи компьютера. В отличие от ручного переподключения РЧ схем, оборудование для тестирования быстро и надёжно переключается между измерительными инструментами, проверяемыми устройствами, фильтрами и антеннами.

Модуль ввода/вывода позволяет управлять внешним оборудованием через дифференциальные линии. Модуль представляет 16 дифференциальных выходов RS-422 и 4 аналоговых выхода напряжения для управления, например, антенными системами.

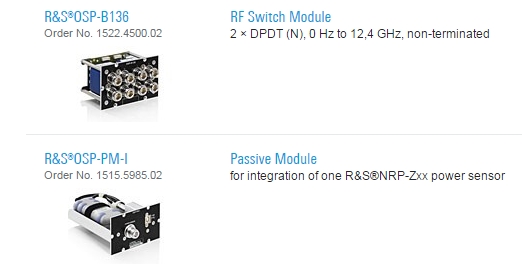

Два модуля с реле переключения (DPDT) оборудованы разъёмами N или SMA, что упрощает совместное подключение двух РЧ трактов. Также в модули добавлено несогласованное реле переключения на 8 направлений (SP8T).

В дополнение, Rohde & Schwarz дополнила универсальные моностабильные модули реле SPDT и SP6T новыми бистабильными версиями. При отключении управляющего напряжения такие реле не возвращаются к своему оригинальному состоянию, а остаются в текущем. В результате, управляющее напряжение необходимо только для переключения. Это способствует сокращению энергопотребления, особенно в масштабных испытательных системах, и позволяет зафиксировать состояние в случае сбоя питания.

Теперь в платформу R&S OSP могут быть интегрированы датчики мощности семейства R&S NRP-Z. Это позволит инженерам собирать компактные конфигурации для испытания мощности. Новые модули для платформы доступны для заказа.
