Синтезатор тактовой частоты со среднеквадратичным фазовым джиттером 86 фс

IDT выпустила 10-выводной синтезатор частоты со сверхнизким показателем джиттера. Чип призван снизить интенсивность битовых ошибок в коммуникационном оборудовании стандартов 40GE и 100GE.

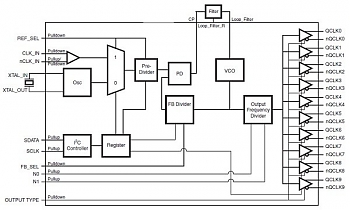

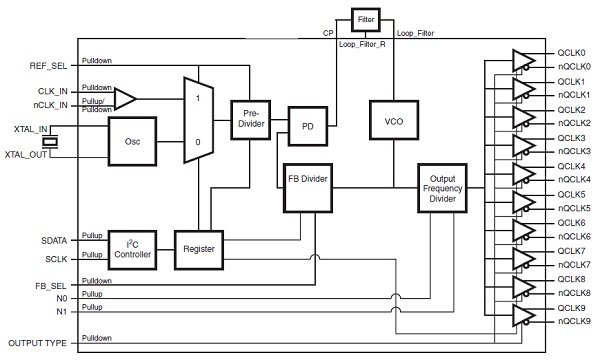

Синтезатор 8T49NS010 имеет встроенный разветвитель-буфер/делитель. Благодаря этому, задачи подавления дополнительных фазовых шумов и джиттера снимаются с генератора на буфер. Компонент выдает высокочастотный тактовый сигнал в диапазоне 12 кГц – 20 МГц со среднеквадратичным значением джиттера, равным 86 фс. Синтезатор поддерживает программирование настроек и выходных уровней для возможности использования в различных системах.

Настройка чипа производится по последовательному интерфейсу I2C. Компонент поддерживает на выходе два типа логических уровней. Первый тип – LVPECL с типичным максимальным отклонением 750 мВ, второй – с аналогичным отклонением и выходным уровнем, но без внешнего согласования по постоянному току.

В чипе применяется внешняя кварцевая пластина, работающая на основной частоте. Это исключает проблемы, связанные с традиционными генераторами.
