Образец разработки частотного тактирующего модуля для систем малых сот

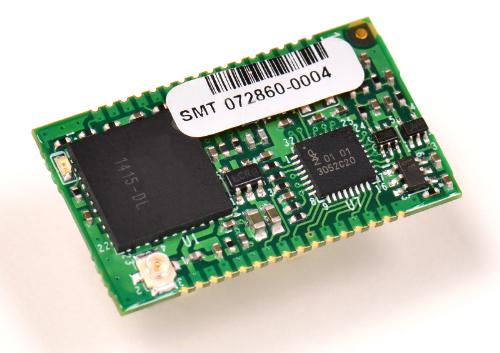

Jackson Labs представила тактирующий частотный SMT-модуль LTE-Lite, сочетающий в одном корпусе с размерами 0,7 х 1,18 дюймов GPS-приёмник, блок питания и кварцевый генератор (GPSDO). Согласно разработчикам, в новом модуле применяется реальное аналоговое управление генератором для достижения отличных характеристик фазового шума и джиттера.

Модуль LTE-Lite обеспечивает синхронизацией по времени и частоте с глобальными навигационными спутниковыми системами (ГНСС) в схемах сетевого оборудования, а именно в устройствах LTE 4G и решениях для малых сот (от микросот до фемтосот). Новое устройство обладает точностью по частоте, превышающей 1 ppb, а по времени - лучше 10 нс. Компактный форм-фактор с поверхностным типом монтажа позволяет применять модуль в серийном производстве недорогого оборудования для малых сот.

Новый модуль содержит самый передовой 60-канальный GPS-приёмник с поддержкой различных функций и систем WAAS, EGNOS, MSAS и QZSS, используемых для управления высокостабильным интегрированным VCTCXO-генератором либо опциональным внешним синхронизирующим решением. Модуль выпускается с вариантами стандартных телекоммуникационных частот: 10; 19,2; 20; 26; 30,72; 40 МГц и других. Решение может автоматически определять частоту внешнего тактового генератора. Модуль также имеет выход синтезированной частоты, на котором может генерироваться одна из 7 частот TTL (5-80 МГц), синхронизированная по фазе с кварцевым генератором.

Модуль LTE-Lite обладает точностью частоты, превышающей 1 ppb с 24-часовым усреднением при синхронизации с GPS. В режиме «holdover» решение обеспечивает точностью более 25 ppb при использовании стандартного встроенного кварцевого генератора. Для достижения наилучших рабочих параметров в данном режиме модуль LTE-Lite может управлять внешним генератором.

Решение предлагает ряд стандартных команд GPS NMEA для упрощения программной интеграции и доступа к данным о местоположении, времени и скорости (PVT), а также к информации о статусе синхронизации. Модуль LTE-Lite работает либо в режиме GPS, либо «holdover», при котором требуются данные лишь с одного спутника. Для работы с модулем и интеграции не требуется программное обеспечение. Все функции и информация о статусе доступны через TTL-выводы, что упрощает внедрение решения в клиентское оборудование. Требуется лишь подать питание 3,3 В, подключить антенну к модулю и задействовать выводы LOCK-OK TTL для мониторинга при помощи светодиода.

Встроенный генератор модуля LTE-Lite имеет фазовый шум -92 дБн/Гц при отстройке 10 Гц, порог шума -155 дБн/Гц. Это позволяет модулю непосредственно управлять РЧ-трансиверами, а также РЧ-процессорами без применения дополнительных цепей подавления фазового шума и фильтрации помех. Доступен для заказа простой в использовании демонстрационный комплект, работающий от порта USB, включающий GPS-антенну и предоставляющий доступ к функциям модуля с управлением переключателями, кнопками и коаксиальными коннекторами MMCX.

Образцы модуля LTE-Lite доступны для заказа.
