Стенд для испытаний мощности и температурных изменений в реальном времени

Корпорация Mentor Graphics выпустила промышленный стенд для испытаний мощности, который, согласно заявлениям разработчика, является единственным в своём роде решением, позволяющим исследовать температурные изменения, в том числе при периодических включениях и выключениях силовых компонентов.

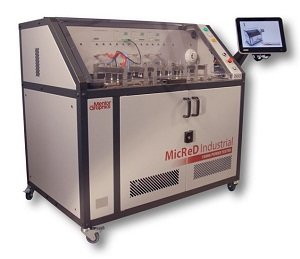

Стенд MicReD Industrial Power Tester 1500A позволяет испытывать надёжность силовых электронных компонентов, применяющихся в автомобильной и транспортной сферах: в гибридных автомобилях, электромобилях, поездах, силовых преобразователях и генераторах, системах возобновляемой энергетики (например, ветротурбинах).

Устройство поддерживает функции автоматического тестирования и диагностики возможных неисправностей электронного промышленного оборудования. Измерения возможны без демонтажа компонентов. Сенсорный экран позволяет инженеру увидеть неисправность в реальном времени и зафиксировать момент времени, а также причину сбоя.

Система основана на фирменном передовом стенде для тестирования изменений температуры, используемом для получения температурных характеристик корпусов полупроводниковых компонентов, в том числе светодиодов. Решение позволяет обойтись без вскрытия компонентов. Стенд измеряет ток, напряжение и температуру кристалла, производя структурный функциональный анализ с записью изменений или сбоев внутри корпуса.

Стенд позволяет проводить испытания периодических включений и выключений силовых компонентов: MOSFET и IGBT ключей, мощных диодов. Решение может применять различные схемы питания во время исследования с изменением параметров постоянного тока, температуры корпуса, роста температуры полупроводникового перехода, мощности.
