DC/DC-преобразователь с мощностью до 50 Вт

Компания Ericsson расширила семейство PKU мощным модулем с широким входным диапазоном напряжения (18-75 В). Компонент может использоваться как в схемах с телекоммуникационными шинами питания 24 или 49 В, так и в системах PoE (Power-over-Ethernet). Сюда входят выносные антенны, WiFi повторители, микросотовые базовые станции, системы мониторинга в кабельных ТВ сетях.

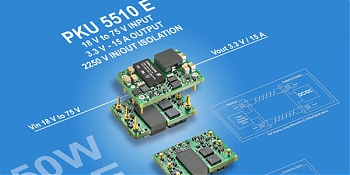

Новый компонент PKU5510E – это 50-Вт DC/DC-преобразователь, имеющий улучшенные температурные характеристики, как и ранее выпущенный модуль PKU4116C. Кроме этого, новый преобразователь имеет оптимизированную топологию «fly-forward».

Преобразователь выдаёт ток до 15 А при напряжении 3.3 В. Модуль обладает изоляцией 2250 В (DC), что соответствует требованиям сетевого стандарта IEEE802.3 Ethernet, а также IEC/EN/UL60950.

Благодаря широкому входному диапазону компонент может работать в цепях питания промышленных систем и многих других схемах, например, в дистанционной подаче питания. В таких решениях модуль преобразователя требуется для работы вне зависимости от места подключения или длины кабеля. Широкий входной диапазон – это ещё одно преимущество в схемах, где используется удерживающий конденсатор для предотвращения потерь данных в случаях обрыва питания.

В модуле применена уникальная система защиты от перегрузки, необходимая для цепей с пиковыми уровнями тока и систем с очень низкой естественной конвекцией воздуха либо обдува. Для того, чтобы защита предотвратила ложные срабатывания при гарантии надёжной защиты от перегрузки, используются два защитных метода (OCP). В случае короткой по времени перегрузки применяется hiccup режим защиты с восстановлением при циклическом ограничении тока. В случае с длительной перегрузкой срабатывает режим традиционной защиты с восстановлением (hiccup).

Средства защиты не ограничиваются двумя hiccup режимами. Поскольку время активации hiccup режима обратно пропорционально температуре (оно уменьшается по мере нагрева) – происходит ограничение рассеиваемой энергии. Далее срабатывает защита от перегрева (OTP) с проверкой пороговых значений температуры для предотвращения перегрузки, которая могла бы повредить модуль.

Новое решение выпускается в корпусе с размерами 33 х 22.9 мм и высотой профиля 9.4 мм. Преобразователь выдаёт мощность до 50 Вт при КПД до 92%, загрузке в 50% и напряжении на входе 27 В, гарантируя низкий уровень рассеиваемой мощности и пониженное энергопотребление.

Естественное охлаждение позволяет модулю работать при температуре до 80°C. Обдув со скоростью 3 м/с на полной мощности позволяет преобразователю работать при температуре до 96°C. Модуль PKU5510E имеет среднее время наработки на отказ порядка 4.9 млн. часов.
