Макетная плата с 100-В полевыми eGaN-транзисторами и максимальным выходным током 35 А

Корпорация Efficient Power Conversion (EPC) представила макетную плату EPC9013 в состав которой входят 100-В полевые eGaN-транзисторы EPC2001 с рабочим выходным током до 35 А в режиме понижения при полумостовой схеме. Согласно разработчику, схема улучшает выходную мощность без ухудшения КПД.

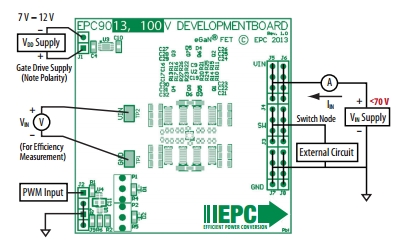

Макетная плата EPC9013 имеет размеры 2 х 2 дюйма и содержит 8 полевых транзисторов EPC2001, а также драйвер затвора LM5113 от Texas Instruments. Новое решение может работать как понижающая, повышающая и комбинированная схема, а также как полумостовая схема для приводов двигателей и изолированных преобразователей. Параллельная конфигурация схемы рекомендована для систем с высоким током. Компоновка печатной платы спроектирована под оптимальные параметры переключения. На печатной плате предусмотрено несколько контрольных точек для упрощения замеров сигналов и получения представления о работе полевых eGaN-транзисторов.

Новая макетная плата упрощает процесс оценки транзисторов EPC2001 при работе с большим током и включает все критически-важные компоненты, которые могут быть подключены к любому существующему преобразователю.

Для упрощения использования макетной платы EPC9013 в комплекте поставляется руководство по быстрому старту с процедурами установки, диаграммы цепей, кривые рабочих характеристик и спецификация. Стоимость плат составляет $150, заказ можно осуществить через Digi-Key.
