Миниатюрные расходомеры жидкостей от Sensirion

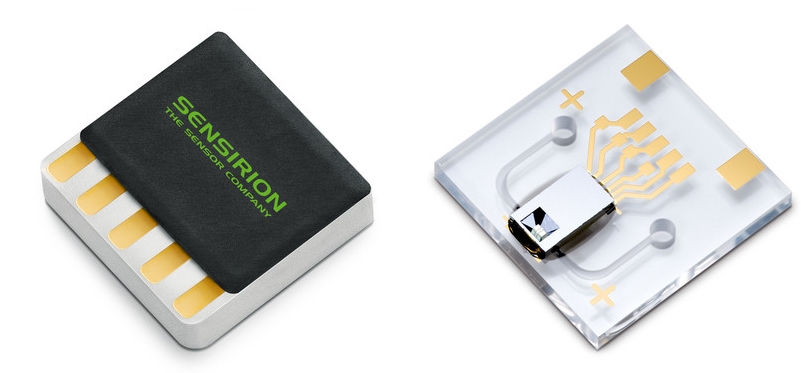

Sensirion, швейцарский производитель датчиков, выпустил расходомеры жидкостей, основанные на микроструйных планарных подложках. Компоненты производятся в стеклянных (LPG10) либо пластиковых (LPP10) корпусах с монтажной площадью 10 х 10 мм.

Версия в стеклянном корпусе имеет экстремальную устойчивость, в то время как пластиковая версия предназначена скорее для одноразовых устройств, однако она выгодна по стоимости при заказе больших партий. Обе версии идеальны для различных медицинских систем. Расходомеры не имеют подвижных частей и препятствий на пути движения жидкости.

Технология корпусирования позволила разработчику реализовать в расходомерах возможность «неагрессивного» измерения потока жидкости внутри микроструйных планарных подложек. Такая схема работы обеспечивает уникальной чувствительностью при измерении расхода с функцией определения ЦМД и рабочим диапазоном от 0 до 1000 мкл/мин. Расходомеры отлично подойдут для мониторинга расхода и улучшения рабочих параметров биомедицинских систем.

«Неагрессивный» метод считывания данных о потоке стал возможным благодаря высокой чувствительности технологии CMOSens. Компактный микрочип CMOSens с размерами 2.2 х 3.5 мм припаян к микроструйной планарной подложке. В дополнение к элементу датчика, расходомер содержит память и интеллектуальные цифровые цепи, необходимые для линеаризации сигналов, температурной компенсации и алгоритмов самотестирования. Чип предоставляет полностью цифровой интерфейс I2C. Электрическая связь реализована посредством металлизации над микроструйной подложкой. Отверстия для входа жидкости в нижней части упрощают интеграцию дискретных расходомеров в различных конструкциях. Время отклика расходомера составляет 30 мс, разрешение вплоть до 0.5 нл/мин. Чип цифрового микродатчика имеет выход с возможностью калибровки, за счёт чего исключается использование цепей согласования сигналов.

Значительное упрощение технологии измерения расхода жидкостей способствует разработке компактных и эффективных датчиков. Для различных систем могут быть выполнены специализированные версии расходомера. Стандартные версии доступны для заказа.
