Модуль мезонинной платы для систем обработки данных беспроводных сетей

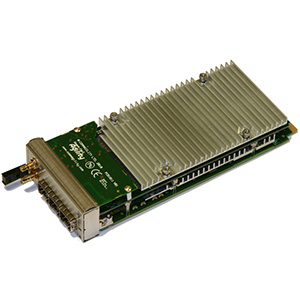

CommAgility анонсировала продукт AMC-V7-2C6670 – высокопроизводительный модуль мезонинной платы (AMC) с ПЛИС Xilinx Virtex-7 и двумя многоядерными DSP-процессорами TMS320C6670 от Texas Instruments (TI). Новое решение создано для систем обработки данных беспроводных сетей, в том числе стандартов 4G, LTE, LTE-A и других.

В стандартном исполнении плата AMC-V7-2C6670 включает высокоплотную ПЛИС XC7VX415T-2 Virtex-7 (по запросу возможно исполнение с другими опциями). Для реализации максимальной гибкости работы с вводом/выводом в плате предусмотрены интерфейсы Serial RapidIO (SRIO), Gigabit Ethernet и PCI Express.

Коммутатор IDT CPS-1848 Gen2 SRIO предоставляет гибкие возможности высокоскоростного подключения с поддержкой интерфейса Serial RapidIO на скорости обмена до 25 Гбод на 1 порт. Высокоскоростные оптические каналы, удобные для ряда систем, предусмотрены на базе трех интерфейсов SFP+ на передней панели с пропускной способностью 10.3 Гбод. Данные каналы связаны непосредственно с ПЛИС либо DSP-процессорами.

Интерфейс Gigabit Ethernet представляет максимальную гибкость работы и доступ ко всем основным компонентам модуля. Два быстрых канала PCI Express (10 Гбод) представлены для связи ПЛИС с каждым DSP-процессором. Системы с тактированием и синхронизацией поддерживаются за счёт портов clock I/O на передней, либо задней панелях. Также возможно подключение опционального GPS-приёмника.

Новая мезонинная плата также включает два 4-ядерных DSP-процессора TMS320C6670 от TI, поддерживающих операции с фиксированной и плавающей точками. Данные компоненты основаны на многоядерной архитектуре KeyStone. Восемь ядер, работающих с частотой 1.2 ГГц, а также совместно используемая память обеспечивают новому модулю высокую производительность, необходимую при обработке беспроводного трафика.

Новый модуль включает до 2 ГБ 64-битной памяти DDR3-1600 SDRAM для каждого DSP-процессора. ПЛИС имеет 2 банка DDR3 SDRAM: 1 ГБ 32-бит и 512 МБ 16 бит. Также предусмотрено 256 МБ флэш-памяти под энергонезависимое хранение различных конфигураций ПЛИС и DSP-процессоров, а также ПО для ПЛИС. Разработчик реализовал управление платой и конфигурациями ПЛИС через локальные интерфейсы SPI либо через SRIO, оставив основную ПЛИС полностью под пользовательские приложения. Для ускорения разработки таких приложений предоставляются соответствующие библиотеки (Full Board Support Library).

ПО включает библиотеку MicroBlaze для поддержки платы, ПЛИС и DSP-процессоров. Дополнительные возможности отладки возможны посредством коннекторов серийного порта на плате, а также порта RS-232. Отладка JTAG возможна при использовании платы AMC-BB Debug Breakout Board от CommAgility.

Новый модуль является компактной полноразмерной мезонинной картой PICMG AMC.0 R2.0 AMC, предназначенной для использования с шасси MicroTCA- либо ATCA-устройств. Также мезонин может работать самостоятельно при надлежащем охлаждении и питании. В зависимости от требований заказчиков и их систем возможна предварительная модификация модуля с дальнейшим выпуском серийными партиями.

Модуль AMC-V7-2C6670 доступен для заказа. Для уточнения цены свяжитесь с CommAgility.
