ADI представляет измерительные чипы для портативных медицинских устройств

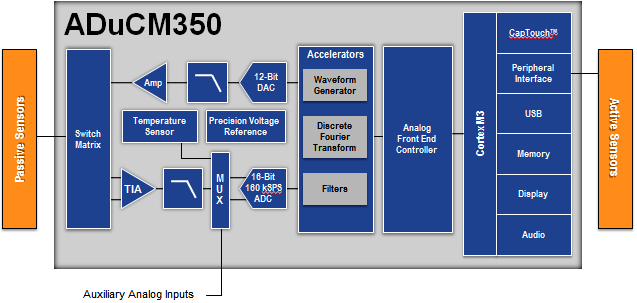

Analog Devices показала прецизионные энергетически эффективные измерительные чипы («meter-on-a-chip»), предназначенные для схем различных устройств, следящих за состоянием здоровья, таких как медицинское диагностическое оборудование у постели больного, домашние медицинские устройства, а также носимые индикаторы основных показателей состояния организма, браслеты для фитнеса и спорта. Новая 1-чиповая масштабируемая платформа ADuCM350 сочетает 16-битный прецизионный аналоговый входной каскад (AFE) с настраиваемой коммутационной матрицей (поддерживающей работу с множеством датчиков), аппаратным генератором сигналов и дискретными средствами преобразования Фурье (DFT), а также обрабатывающей подсистемой и средой программной разработки промышленного стандарта.

Измерительный чип ADuCM350 обеспечит простыми средствами подключения к пассивным и активным датчикам с поддержкой слияния их данных, что позволит осуществлять точные измерения физиологических показателей человеческого организма даже в условиях помех. Компонент также оптимизирован по системным рабочим параметрам и точности измерения сигналов. Чип, имеющий АЦП с частотой 160 тыс. выборок/сек и 12-битный ЦАП, может питаться от одиночной батареи типа «монетка».

Пассивное комплексное считывание сопротивления, реализованное в новом чипе, обеспечивает получение основных и детальных показателей физиологических, биологических и электрохимических реакций с таким уровнем точности, который ранее был недостижим. Слияние данных активных и пассивных датчиков способствует дополнительному повышению точности измерения сигналов. Надёжная и дружественная к окружающей среде технология «capacitance-to-digital», применённая в чипе, позволит реализовать, например, электродное обнаружение прикосновения к коже и электромеханические индикаторные полоски нового поколения. Прецизионный входной каскад осуществит автокалибровку для поддержки точности измерений во время эксплуатации устройств.

Чип ADuCM350 – это гибкая платформа, поддерживающая полный цикл разработки систем от начального уровня до конечного устройства с богатым функционалом. Слияние данных датчиков позволяет проектировщикам расширять измерительные возможности устройств. К примеру, новая платформа может осуществлять подсчёт сжигаемых калорий, комбинируя данные о дыхании и сердцебиении с информацией от 3-осевого МЭМС-акселерометра о высоте над уровнем моря и параметрах движения.

Новое решение предлагает всесторонний набор периферии для связи, порты USB и дисплея, звуковые, сенсорные и последовательные интерфейсы. Встроенный AFE-секвенсор позволяет проектировщикам разработать ПО для процедуры измерений, а затем без затруднений портировать его на всю линейку продуктов.

Образцы чипа ADuCM350 доступны для заказа. Серийное производство стартует в апреле текущего года. Стоимость решения $7.50 при заказе от 1 тыс. шт. Чип выпускается в 120-выводном корпусе CSP_BGA с размерами 8 х 8 мм.
