Pentek представляет 2-канальный аналоговый РЧ тюнер

Pentek пополнила линейку Bandit, включающую РЧ модули с рабочим диапазоном частот от 400 МГц до 4 ГГц. Согласно разработчику, 2-канальный аналоговый РЧ тюнер Model 7120 усиливает, фильтрует и преобразовывает РЧ сигналы с понижением до промежуточной частоты. Далее ПЧ может быть преобразована в цифровой формат любым приёмным модулем сигнала от Pentek. Новый компонент выпускается в экранированном модуле PMC/XMC с разъёмами подключения на передней панели для упрощения интеграции в РЧ системах и без использования внешнего тюнера.

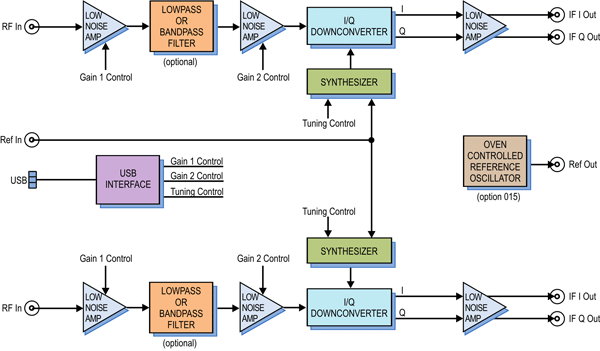

Тюнер 7120 принимает РЧ сигналы при помощи двух разъёмов SSMC на передней панели. В решении предусмотрены малошумящие усилители и 2 программируемых аттенюатора для понижающего преобразования сигналов в диапазоне от -60 до -20 дБм с шагом 0.5 дБм. Входная частота нового компонента задаётся в диапазоне 400-4000 МГц с разрешающей способностью настройки 100 кГц.

Для подавления зеркальной частоты и гармоник может быть предусмотрен опциональный 5-каскадный входной фильтр НЧ либо полосовой фильтр с несколькими типами характеристик подавления и частот.

Устройство Model 7120 содержит программируемый малошумящий синтезатор частот. Он получает опорную частоту 10 МГц либо с внешнего источника, либо с внутреннего термостатированного кварцевого генератора, обеспечивающего исключительно прецизионной частотой с отличными характеристиками фазовых шумов.

Выходы устройства (I и Q) представляют полосы модулирующих частот с шириной до 390 МГц. В качестве альтернативы любой из этих выходов может использоваться как вывод настоящего сигнала ПЧ. Выходные фильтры ПЧ с возможностью настройки поддерживают определённые диапазоны выходных частот в зависимости от конкретной системы. За счёт функций фильтрации, усиления и преобразования выход тюнера хорошо согласуется с входами АЦП высокопроизводительных приёмников сигнала от Pentek (включая семейства Cobalt и Onyx).

Тюнер Model 7120 выпускается в экранированном модуле с форм-фактором PMC/XMC под интеграцию в составе главной системы. Модуль имеет порт MicroUSB для настройки входных частот настройки, усиления и выборки опорной частоты. Макетная плата ReadyFlow выпускается совместно со всей необходимой программной поддержкой для тюнера Model 7120.

Новое решение спроектировано для работы в условиях воздушного охлаждения, а также при жёстких условиях эксплуатации. Варианты использования тюнера предусматривают форм-факторы: 3U/6U Compact PCI (Model 7220/7320/7420), 3U VPX (Model 5220), PCIe (Model 7820) и AMC (Model 5620).
