МЭМС-датчик с 6 степенями свободы

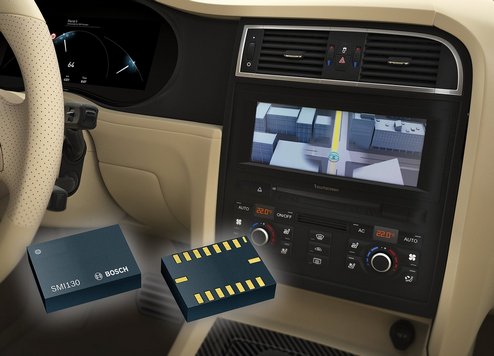

Bosch представил микроэлектромеханический (МЭМС) датчик с 6 степенями свободы (6DoF), способный измерять ускорение вдоль трёх осей и скорость вращения вокруг них. Чип SMI130 предназначен для автомобильных систем, не связанных с безопасностью, например, навигационного и телекоммуникационного оборудования, устройств для осуществления оплаты, систем eCall, охранных комплексов.

Для навигационных систем новый комбинированный инерционный датчик представляет 2 преимущества. Во-первых, он помогает в ситуациях, когда не доступен сигнал GPS (в тоннелях, плотной застройке и бездорожье). Сочетание данных о скорости транспортного средства и поворота относительно осей позволяет определять точное местоположение согласно основам навигации. Во-вторых, навигационные системы могут использовать данные об ускорении для определения статуса транспортного средства: движется оно или находится на одном месте, а также для получения вертикальной позиции автомобиля. Это позволяет различать уровень в тех местах, где несколько трасс пересекаются.

Для производителей навигационных систем 6 степеней свободы датчика SMI130 представляют значительные преимущества, позволяя корректировать данные с GPS-приёмника вне зависимости от расположения системы внутри автомобиля.

Уникальное сочетание функций чипа позволяет проектировщикам использовать лишь один тип датчиков для всех устройств, вместо применения нескольких отдельных датчиков и особого их расположения в зависимости от положения навигационной системы.

Другие системы, получающие информацию о движении транспортного средства, также получают преимущества нового решения с 6 степенями свободы. Чип SMI130 также позволяет получить более точную информацию о местоположении для систем телекоммуникаций и оплаты.

Диапазон измерений скорости вращения вокруг осей может подстраиваться в рамках 5 ступеней: от ±125°/с до ±2000°/с. Датчик ускорения имеет 4 различных диапазона измерений от ±2g до ±16g. Разрешение сигнала вращения вокруг осей составляет 16 бит, разрешение сигнала ускорений – 12 бит. Также предусмотрено получение сигнала о температуре. Помимо этого, решение позволяет настраивать фильтрацию частотного диапазона и осуществлять самотестирование. Все перечисленные опции обуславливают значительную гибкость использования нового решения. Чип SMI130 выпускается в компактном корпусе LGA с размерами 3.0 x 4.5 x 0.95 мм. Датчик соответствует автомобильному стандарту AEC-Q100.
