Ams показала новый метод мониторинга и балансировки элементов литиевых аккумуляторов

Компанией Ams, согласно анонсу, представлен упрощённый и более надёжный метод мониторинга и балансировки элементов литиевых аккумуляторных батарей. В новом высокоинтегрированном чипе AS8506 применена инновационная архитектура, обеспечивающая наблюдением за распределёнными элементами батарей и предоставляющая средства для их балансировки. Функции чипа включают проверку области безопасной работы (SOA) и балансировку пассивных/активных элементов.

Согласно разработчику, архитектура работает со всеми типами ячеек на основе лития, например с теми, что используются в аккумуляторах электромобилей, а также гибридов. Помимо этого, архитектура подходит для работы с суперконденасторами.

Реализованное в чипе AS8506 локальное определение элементов, требующих балансировки, вместо расчетов сложных алгоритмов на микроконтроллерах, позволяет проектировщикам создать готовую систему управления батареей, которой не нужен мощный хост-контроллер, сложное ПО и уязвимые последовательные порты.

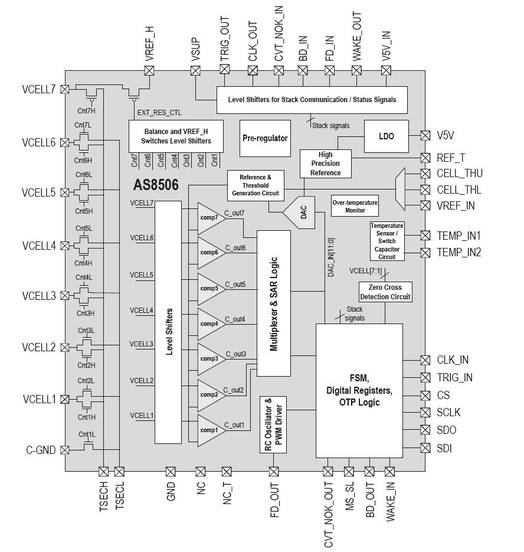

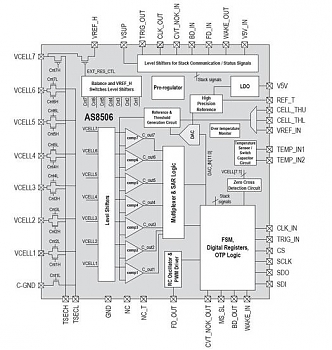

Передовая аналоговая цепь чипа AS8506 сравнивает до 7 напряжений элементов с уровнем опорного внутреннего или внешнего источника с точностью 1 мВ. Устройство также позволяет настраивать верхние и нижние границы напряжений. Напряжения элементов могут быть оцифрованы с точностью 5 мВ и отправлены хост-контроллеру. На базе чипа AS8506 может быть реализована балансировка активных и пассивных элементов, работающая автономно, либо управляемая посредством интерфейса SPI. Балансировка активных ячеек требует лишь дополнительного формирующего трансформатора. Цепь управления уже интегрирована в чип AS8506. Измерение температуры осуществляется благодаря 2 внешним датчикам с отрицательным температурным коэффициентом.

Полностью автономная архитектура управления элементами на базе чипа AS8506 сильно отличается от типичных схем, реализуемых сегодня на основе существующих ИМС для мониторинга батарей. Такие схемы, как правило, ограничены функциями последовательного считывания напряжений элементов, данные с которых затем обрабатываются хост-контроллером.

Образцы чипа AS8506 доступны для заказа партиями от 1 тыс. шт. Ams дополнительно предоставляет неавтомобильную версию чипа – AS8506C (также партиями от 1 тыс. шт.)

На сайте Ams можно заказать оценочный комплект системы балансировки аккумуляторных элементов (Cell Balancer Evaluation Kit) на базе чипа AS8506. Также доступны платы балансировки активных и пассивных элементов.
