Elmos представляет чип обеспечения безопасности со встроенным датчиком давления

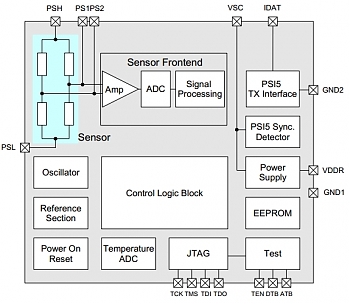

Компания Elmos выпустила интегральную схему обеспечения безопасности E524.40 со встроенным датчиком давления. Компонент предназначен для использования в автомобильных системах, например, подушках безопасности, а также в системах защиты пешеходов.

Новый чип способен следить за резкими перепадами давления. Данные значения отслеживаются независимо от среднего уровня атмосферного давления. Оба показателя постоянно анализируются ИМС. Чип соответствует спецификациям AK-LV29 (VDA) и стандарту функциональной безопасности ISO 26262.

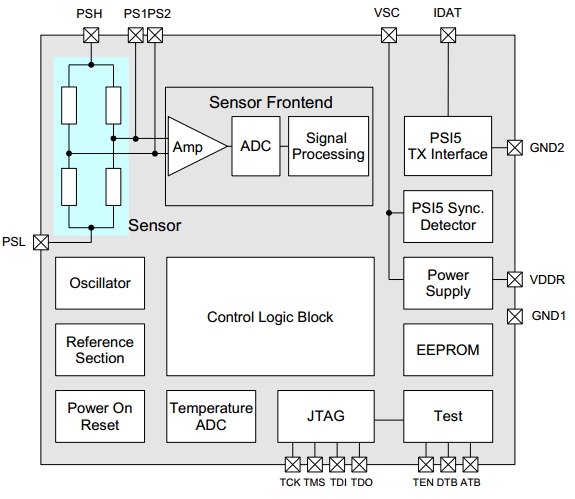

Датчик и цепь считывания сигналов оценивают динамику изменения давления, которая возможно связана с несчастным случаем, и взаимодействуют с интерфейсом PSI5. Для мониторинга статуса системы с датчика и ИМС также передаются данные диагностики, что требуется в соответствии с нормами функциональной безопасности. Помимо этого предусмотрены всесторонние процедуры самотестирования для диагностики функциональности при запуске и во время работы. Такие процедуры предусмотрены как для датчика, так и для ИМС (аналоговых цепей, DSP, ROM и EEPROM).

Встроенная память EEPROM хранит данные калибровки, идентификатор устройства и прочие программируемые параметры. Устройство выпускается в корпусе SOIC20.

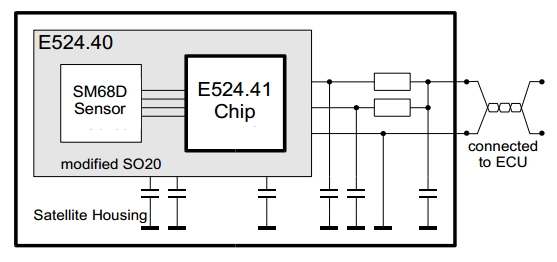

Для реализации цепи PSI5 компания Elmos предлагает интерфейсные компоненты E981.07 и E981.08 (2- и 4-канальные, соответственно). Таким образом, готовая система может быть быстро и просто отстроена синхронизированными модулями.
