Cadence представляет IP-блоки преобразователя данных для техпроцесса 28 нм

Cadence Design Systems анонсировала портфолио сверхбыстрых аналоговых IP-блоков с малым энергопотреблением, предназначенных для нового поколения высокоскоростных проводных и беспроводных систем связи. Согласно разработчику, новые продукты соответствуют ожиданиям проектировщиков, сталкивающихся с развивающимися высокоскоростными протоколами. Это, например, протокол WiGig (802.11ad), который работает в области 60 ГГц и имеет потенциальную пропускную способность до 7 Гбит/с. Кроме того, IP-блоки нацелены на технологии LTE и LTE Advanced.

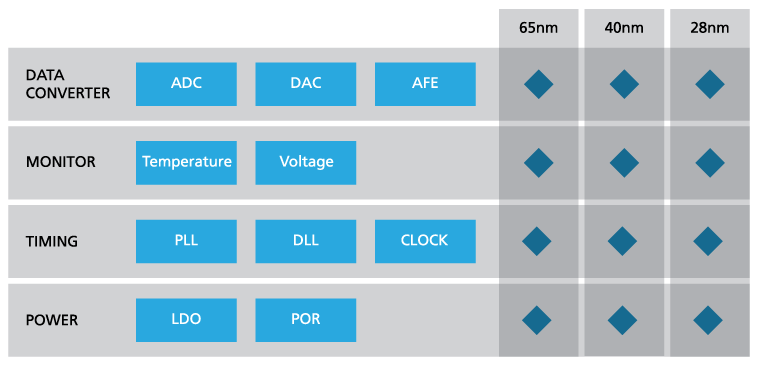

Семейство преобразователей данных от Cadence включает 7-битный сдвоенный АЦП и ЦАП с частотой выборки 3 GSPS, 11-битный сдвоенный АЦП (1.5 GSPS) и сдвоенный 12-битный ЦАП (2 GSPS). IP-ядра преобразователя могут быть легко объединены в один IP-блок аналогового модуля сопряжения (AFE). Семейство IP-блоков от Cadence предназначено для основных схем проводных/беспроводных коммуникаций, информационной инфраструктуры, систем визуализации и программно-определяемых радиосистем.

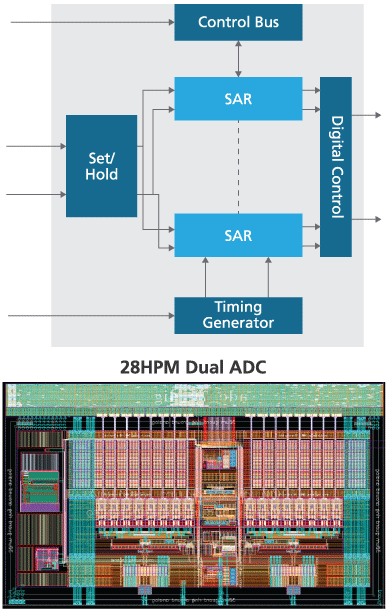

IP-ядра АЦП разрабатываются с применением архитектуры параллельного приближения (SAR), за счёт чего достигаются сверхвысокие частоты выборки. Большая величина ENOB (эффективное число битов) получается благодаря уникальной реализации встроенной фоновой автокалибровки. За счёт этого возможно более точное преобразование. IP-блоки Cadence имеют дифференциальные входы для данных, опорный и синхронизирующий генераторы, цепь коррекции смещения, стабилизаторы напряжения для большей устойчивости к помехам питания.

В IP-ядрах ЦАП используется архитектура с переключением тока, цифровым мультиплексором и буфером FIFO для упрощения интеграции в СнК. Также данные блоки включают цифровую цепь управления усилением и все сопутствующие цепи.

Новые решения поддерживают многоуровневые режимы энергосбережения, имеют встроенную шину для аналогового тестирования и CMOS- либо дифференциальные CML-входы для гибких возможностей тактирования.

IP-блоки Cadence обеспечивают оборудование связи сдвоенными согласованными каналами, что упрощает реализацию систем, а стандартный CMOS-процесс гарантирует простоту производства.
