8-битные микроконтроллеры с контуром генератора для промышленных систем

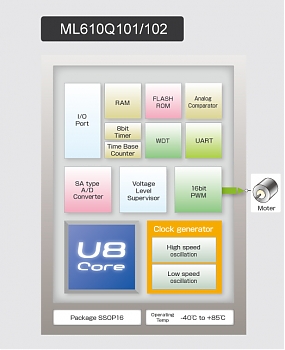

Lapis Semiconductor разработала 8-битные микроконтроллеры с контуром генератора, обеспечивающие вдвое большей точностью работы по сравнению с предыдущими решениями компании. В новых устройствах ML610Q101 и ML610Q102 используется технология управления, оптимизированная для контроля оборотов однофазных двигателей вентиляторов.

Высокоточная цепь генератора способствует стабилизации оборотов, а несколько таймеров минимизируют шум. Гистерезисный дифференциальный компаратор, интегрированный в новые решения, позволяет использовать датчик Холла, что способствует сокращению расходов. Решения выпускаются в 16-выводных компактных корпусах с размерами 4 х 4 мм, поэтому они совместимы с небольшими вентиляторами. Также достигается высокая помехоустойчивость (уровень ±30 кВ, тестирование на устойчивость к электростатическому разряду IEC61000-4-2), что делает решения идеальными для использования в промышленном оборудовании, бытовой технике, однофазных двигателях вентиляторов, светодиодных системах, контроллерах подзарядки батарей.

Компания Lapis разработала встроенный контур генератора и регулятор логического питания, не требующего использования внешних конденсаторов. При этом решения обеспечивают двукратным улучшением в точности работы генератора по сравнению с традиционными моделями. Это способствует уменьшению изменений оборотов в схемах управления двигателями вентиляторов. Несколько таймеров обеспечивают тихой и высокоэффективной работой благодаря реализации мягкого переключения. В результате сокращается количество задействованных компонентов, поскольку для цепи логического питания не требуются внешние конденсаторы. Компактный корпус способствует использованию более мелких печатных плат при монтаже.

Компоновка цепей позволила добиться высокой помехоустойчивости с достижением уровня ±30 кВ, превышающего предел измерений по классу 4 (±15 кВ), который является наивысшим согласно стандарту IEC61000-4-2. Это позволяет использовать данные ИС в промышленном оборудовании при строгих требованиях к помехоустойчивости.
