20-ваттный усилитель звука, сокращающий стоимость стереосистем средней мощности

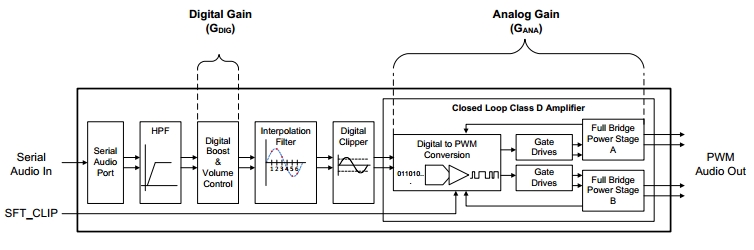

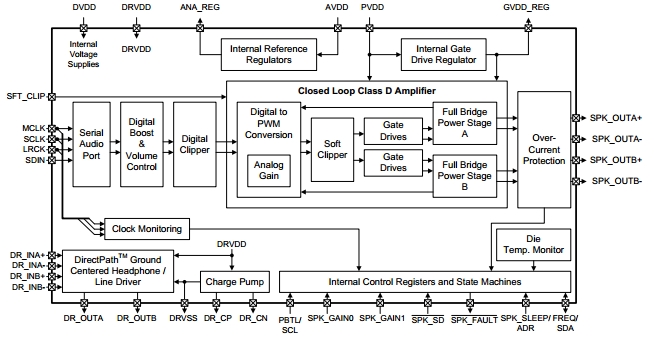

Texas Instruments (TI) впервые представила серию из 4 усилителей с интерфейсом I2S, цифровым входом и обратной связью. Решения предназначены для стереосистем средней мощности, используемых в телевизорах, звуковых системах, портативных док-станциях, Bluetooth-аудиосистемах и автомобильных звуковых системах вторичного рынка. Согласно данным разработчика, компоненты TAS5760xx имеют высокую частоту переключения, что позволяет проектировщикам задействовать более компактные выходные фильтрующие элементы и сократить размеры и стоимость устройств. Новые усилители выдают 20 Вт непрерывной мощности на канал без использования радиаторов охлаждения, имеют коэффициент гармонических искажений с шумом (THD+N), равный 0.03 (мощность 1 Вт), переходные затухания на уровне -92 дБ, шум канала в режиме простоя - 66 мкВ.

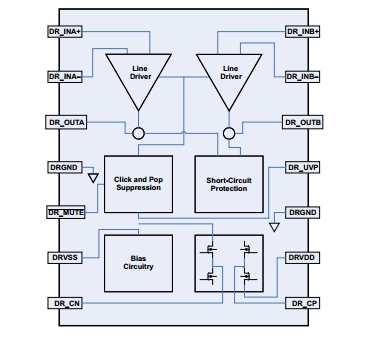

Усилители серии TAS5760xx выпускаются в 4 совместимых по выводам 48-контактных корпусах: TAS5760MD, TAS5760LD с усилителями наушников/линейными драйверами, TAS5760M и TAS5760L без выхода на наушники. Для заказчиков, которым необходим более компактный корпус, усилители TAS5760M и TAS5760L также исполняются в 32-выводных корпусах с размерами 9 х 6 мм.

Согласно TI, усилители TAS5760xx обладают отличным подавлением пульсаций питания, равным 80 дБ, что позволяет устройствам поддерживать постоянный уровень мощности даже при слабом заряде батареи. Усилитель способствует использованию более дешёвых модулей питания в таких портативных системах как док-станции и Bluetooth-аудиосистемы.

Сопротивление открытого состояния схемы RDS(on) лишь 120 мΩ. Усилитель обладает отличными температурными характеристиками, что важно для современных аудиосистем, работающих, в том числе, при высоких внешних температурах. Высокая частота переключения до 1.2 МГц способствует снижению электромагнитной интерференции, поэтому возможно использование более компактных выходных фильтров, что способствует уменьшению размеров и удешевлению системы.

Напряжение питания усилителей лежит в диапазоне 4.5-26.4 В, что подходит для большинства систем средней мощности, питающихся от батарей и от сети переменного тока. Гибкие опции настройки посредством аппаратных (GPIO) и программных (I2C) режимов управления поддерживают многоканальные схемы. Для реализации высокопроизводительной звуковой цепи усилители могут работать совместно со стереофоническими АЦП PCM1808, обеспечивая соотношением сигнал/шум, равным 99 дБ.

Оценочный модуль TAS5760xxEVM доступен для заказа по рекомендованной розничной цене в 99 долл. США. Он включает простой в использовании программный пакет разработчика ControlConsole для упрощения тестирования, настройки и отладки аудиосистем. Графический интерфейс программы сокращает время разработки за счёт возможностей быстрой проверки всех функций усилителей TAS5760xx. Для проверки сигнальной целостности также доступны IBIS-модели устройств.

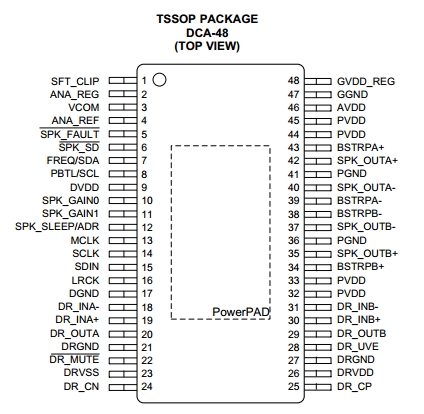

Усилители с обратной связью и интерфейсом I2S выпускаются в 48-контактных корпусах TSSOP с размерами 12 х 8 мм. Стоимости при заказе от 1 тыс. шт. составляют: TAS5760LD (макс. напряжение 26.4 В) – 3.09 долл., TAS5760M (26.4 В) – 2.79 долл., TAS5760LD (16.5 В) – 2.89 долл. и TAS5760L (16.5 В) – 2.59 долл. (цены в долларах США).
