Цифровые осциллографы с системой запуска и модулем сопряжения аналоговых сигналов

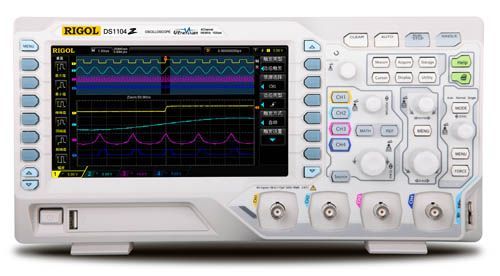

Rigol Technologies впервые представляет серию цифровых осциллографов DS1000Z. Свежие решения обладают множеством встроенных схем, включая модуль сопряжения аналоговых сигналов и систему запуска.

Новые осциллографы спроектированы для сокращения времени тестирования в системах исследования, разработки и анализа неисправностей. Четырёхканальные цифровые осциллографы обладают всесторонними функциями запуска, позволяют записывать/воспроизводить сигналы в реальном времени при помощи передовых аппаратных средств, а также дают возможность поиска и анализа. Модуль сопряжения аналоговых сигналов имеет вертикальный диапазон от 1 мВ/дел. до 10 В/дел. при частотном диапазоне от 70 до 100 МГц.

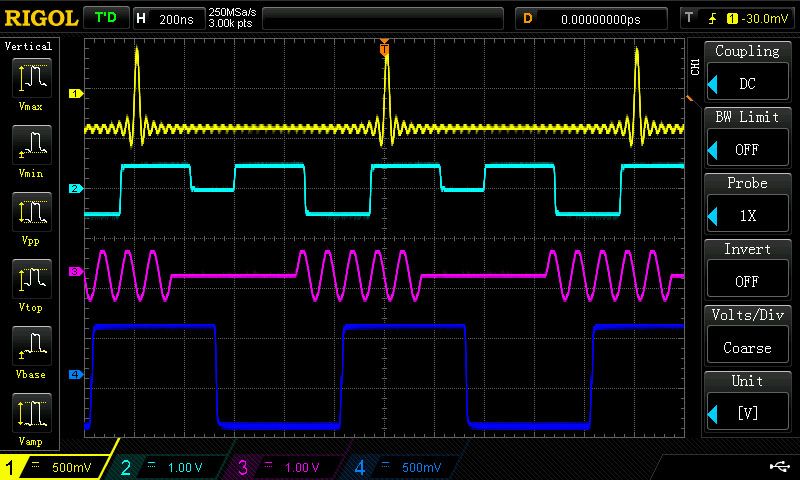

Инновационная технология UltraVision от Rigol поддерживает дискретизацию до 1 млрд. образцов в секунду при глубине памяти до 12 млн. точек, что упрощает запись продолжительных по времени сигналов. Скорость захвата осциллограмм до 30 тыс. сигналов/сек. Дисплей имеет до 256 уровней интенсивности, позволяя быстро засекать редкие события. Функции записи, воспроизведение и анализа осциллограмм в реальном времени на основе аппаратных средств – мощнейшее средство отладки, позволяющее легко находить аномалии. Доступно до 16 функций запуска, включая Runt, Setuphold, Windows, Nth Edge (опционально). Цифровые осциллографы поддерживают внешний запуск по последовательной шине, позволяя декодировать интерфейсы I2C, SPI, RS232 (опционально), а также работать со сложными математическими функциями.
