Тиристорно-диодные модули с номинальным напряжением 1.4-3.6 кВ

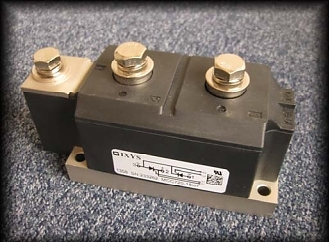

IXYS UK Westcode Ltd (дочерняя компания корпорации IXYS) представила ряд сдвоенных сильноточных изолированных тиристорно-диодных модулей. Новые компоненты основаны тех же 60-мм пластинах, используемых при производстве одиночных изолированных модулей.

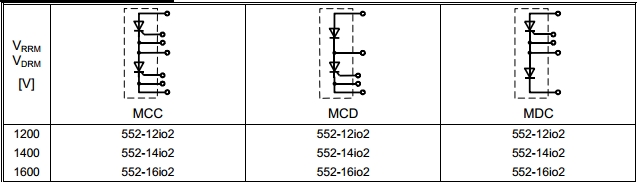

В конструкции новых модулей предусмотрены прижимные контакты, а пластина приварена к металлическому диску и зажата между прочными внутренними электродами из меди для оптимального температурного сопротивления изолированной медной основы. Новые решения имеют 8 различных комбинаций диода и тиристора (как отдельно диодов, так и совместно с тиристорами) с поддержкой типа MCR, который позволяет осуществлять параллельный монтаж с обычными сдвоенными тиристорами MCC для сборки парного выключателя переменного тока.

Тиристорные и тиристорно-диодные модули имеют номинальный рабочий ток 500-720 А и напряжение 1.4-3.6 кВ. Все диодные варианты имеют номинальный рабочий ток до 1080 А и напряжения 1.8-2.8 кВ. Основание компонентов имеет размеры 180 х 71 мм, высоту 84 мм и вес 3.5 кГ.

Сфера применения включает промышленные приводы, системы плавного пуска, схемы сварки и выпрямления.
