Чипы драйверов акустических систем с активным шумоподавлением

Компания Ams представила парные драйверы акустических систем для разработки стереогарнитур с нулевым уровнем высокочастотного фонового «шипения». Согласно разработчику, компоненты AS3435 и AS3415 – первые в промышленности чипы для активного шумоподавления со встроенными обходными переключателями. Решения позволят производителям гарнитур выпускать недорогие устройства с улучшенными функциями.

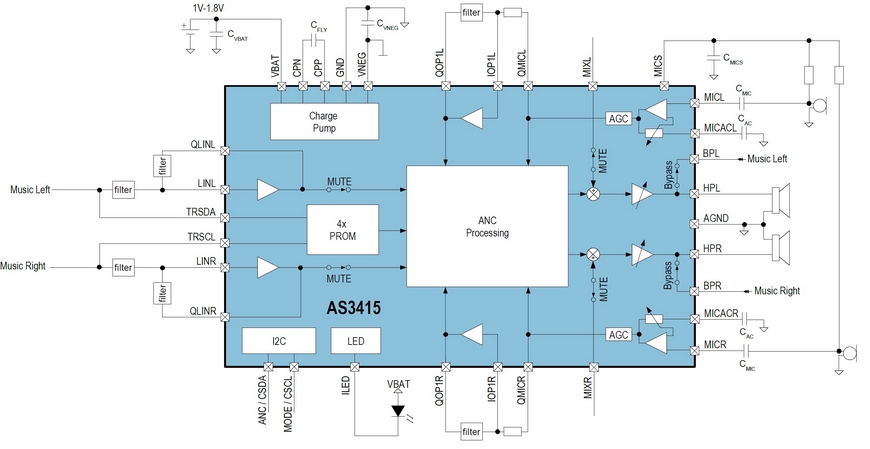

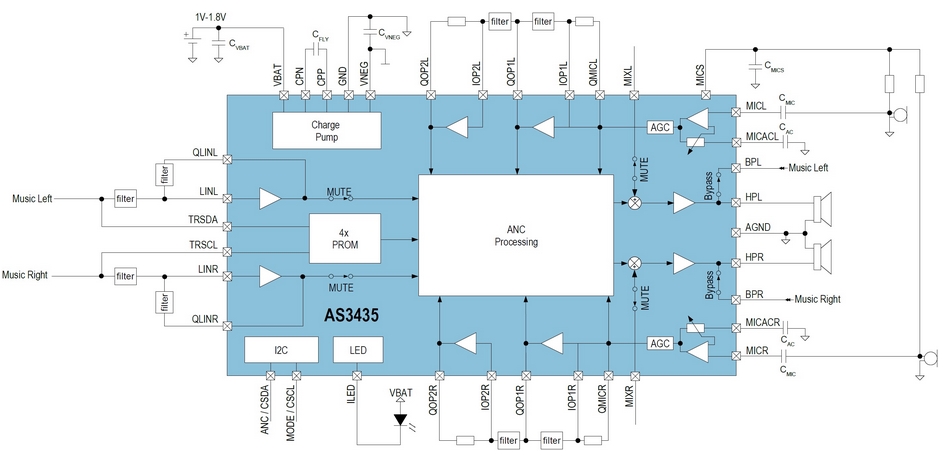

Микрочипы AS3435 (для систем с обратной связью) и AS3415 (для систем без обратной связи) предствляют свежее пополнение Ams в линейке аналоговых компонентов для активного шумоподавления. Малошумящие усилители с 900-нВ порогом шума на входе являются первыми драйверами акустических систем, с которыми достигается неразличимый на слух уровень ВЧ «шипения» при условии использования в системе с малошумящими микрофонами.

Производители систем для аудиофилов смогут заменить существующие чипы шумоподавления новыми AS3435 и AS3415 с целью обеспечения пользователей повышенным качеством звучания за счёт превосходных характеристик компонентов. Выходная мощность стереовыхода составляет 35 мВт при коэффициенте гармонических искажений с шумом (THD+N) 0.1% с нагрузкой 32 Ω и типичном соотношении сигнал/шум >110 дБ.

Чипы активного шумоподавления также способствуют улучшениям в конструкции наушников. Для традиционных гарнитур с шумоподавлением предусматривается механический переключатель обхода данной функции. Когда батарея наушников практически полностью разряжена, пользователь вынужден отключать режим шумоподавления для продолжения прослушивания музыки. Необходимость монтажа переключателя ограничивает конструкторские решения при проектировании корпуса и печатной платы устройства.

Чипы AS3435 и AS3415 имеют встроенные обходные переключатели, поэтому музыкальный сигнал, идущий с 3.5-мм разъёма может быть направлен через чипсет шумоподавления без необходимости подключения источника питания. За счёт исключения внешнего переключателя сокращается ведомость материалов и размеры печатной платы, пропадает необходимость предусматривать дополнительные элементы в конструкции наушников.

В то же самое время, аналоговая реализация шумоподавления требует в 2 или 3 раза меньше энергии по сравнению с аналогичными цифровыми решениями. Имея энергопотребление 10 мВт с рабочим напряжением 1.5 В в режиме шумопонижения, любое устройство сможет работать более 100 часов при питании от единственной батареи типа ААА.

Ams поддерживает выпуск новых чипов с помощью улучшенного программного инструмента для проектирования, упрощающего и облегчающего разработку цепей фильтров с соответствием звуковым характеристикам наушников.

Простейший графический интерфейс утилиты Ams для ОС Windows может отображать всю цепь сигнала, а предоставленный SPICE-модуль служит для моделирования работы блока фильтров.

Для новых чипов AS3435 и AS3415 разработчик предусмотрел возможность эквализации частот с функцией усиления баса. Это исключает использование дополнительного дискретного чипа звуковой обработки для реализации функций эквалайзера.

Новые чипы драйверов с шумоподавлением доступны партиями от 1 тыс. шт. Компоненты AS3435 и AS3415 выпускаются в корпусах QFN36 и QFN32, соответственно, с размерами 5 х 5 мм.
