IP-блоки приёмного/передающего контроллера HDMI 2.0, а также устройства физического уровня для систем сверхвысокой чёткости (UHD)

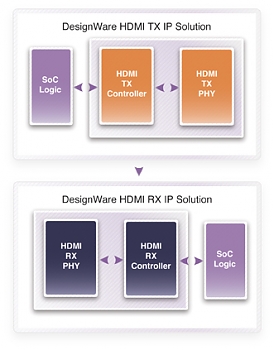

Компания Synopsys выпустила новые IP-блоки DesignWare HDMI 2.0 TX/RX, включающие контроллер, устройство физического уровня и примеры драйверов под ОС Linux для упрощения интеграции и ускорения вывода решений на рынок. Новая разработка предоставляет пропускную способность до 18 Гбит/с, что позволяет работать с разрешением 4Кх2К (4400 х 2250 пикселей) при частоте кадров 60 Гц и обеспечивать качественное изображение сверхвысокой чёткости без мерцания.

Реализация в новом IP возможности скремблирования сигналов с минимизацией перепадов уровней (TMDS) на скорости выше 3.4 Гбит/с добавлена за счёт сведения к минимуму электромагнитной интерференции, возникающей в потоках данных с 8 и 10-битным кодированием. Помимо этого, надёжный аналоговый модуль поддерживает коррекцию предыскажений и адаптивную коррекцию для достижения отличной сигнальной целостности по всей длине кабеля (при длинах свыше 30.48 м).

Возможность конфигурирования IP-решений DesignWare HDMI 2.0 TX/RX позволяет проектировщикам поддерживать в актуальном состоянии СнК для систем телевидения высокой чёткости за счёт функциональных обновлений в ПО. Устройство физического уровня HDMI 2.0 PHY, выполненное на техпроцессе 28 нм, обладает на 33% меньшим энергопотреблением активного тока и утечек по сравнению с предыдущим поколением, что помогает достичь соответствия требованиям Energy Star. Дополнительно, архитектура с одиночной системой ФАПЧ и оптимизацией вводов/выводов способствует сокращению монтажной площади на 25% по сравнению с предыдущим поколением. IP-блок HDMI 2.0 PHY может достичь пропускной способности 6 Гбит/с при размещении в корпусе с проволочными контактами. Порядок выводов может поддерживать 2-слойные печатные платы для экономии затрат.

Компания Synopsys также поставляет драйверы спецификации HDMI 2.0 под операционную систему Linux. Они поддерживают функции защиты цифрового контента (HDCP), расширенных данных идентификации дисплея (EDID), протокола управления CEC. Таким образом, время работы проектировщиков сокращается с недель до часов. Например, драйвер CEC 2.0 поддерживает стандарт универсального удаленного управления, позволяющий потребителям управлять различными компонентами домашних кинотеатров при помощи лишь одного пульта. Новые драйверы могут использоваться в ОС Linux, а также в системах на её основе, например Android.

Контроллер DesignWare HDMI 2.0 RX/TX и устройство физического уровня со спецификацией HDMI 2.0 доступны для производства на различных фабриках, работающих с 28-нм техпроцессом.
