Silicon Labs представляет тактовый генератор со стандартом SyncE

Компания Silicon Labs представила тактирующее решение, которое по заявлению разработчика, имеет самые низкие уровни джиттера и энергопотребления, предлагает гибкие возможности работы в высокоскоростном сетевом оборудовании со стандартом Synchronous Ethernet (SyncE). Имея среднеквадратичный показатель джиттера всего 263 фс, прецизионный умножитель тактовой частоты с аттенюатором джиттера создан для работы в качестве тактового генератора физического уровня при использовании в коммутаторах и маршрутизаторах Ethernet операторского класса.

Новое решение Si5328 на 80% компактнее и на 80% эффективнее по энергопотреблению, если сравнивать с конкурирующими решениями со стандартом SyncE. Генератор создан для схем граничных маршрутизаторов, мультисервисных коммутаторов, беспроводных транзитных систем, мультиплексоров DSLAM и оконечного оборудования оптических сетей GPON/GEPON.

Рынок оборудования для телекоммуникационной инфраструктуры стремительно мигрирует от устоявшихся сетей SONET/SDH к более высокоскоростным и эффективным по стоимости сетям Ethernet. Технология, которая стоит за данным переходом – Synchronous Ethernet. Стандарт используется для точной синхронизации в маршрутизаторах и коммутаторах Ethernet: Gigabit Ethernet (GbE), 10GbE, 40GbE и 100GbE. Каждое сетевое устройство предполагает наличие высокопроизводительного тактового генератора SyncE, обеспечивающего фильтрацию фазового дрожания, синхронизацию и тактирование физического уровня Ethernet при низких показателях джиттера. Разработчик Silicon Labs как раз и представил тактирующее решение для данных задач. Компонент оптимизирован для работы с физическим уровнем Ethernet при пропускных способностях от 1 и до 100 Гбит.

Генератор Si5328 полностью соответствует требованиям ITU-T G.8262 SyncE, включая EEC Options 1 и 2. При работе в паре с температурно-компенсированным кварцевым генератором (TCXO), компонент Si5328 удовлетворяет всем требованиям стандарта SyncE по джиттеру, фильтрации джиттера и удержанию частоты. При наличии встроенного контурного фильтра с выбираемой частотой (0.1 Гц либо 1-10 Гц) генератор Si5328 может использоваться в любом сетевом оборудовании, которое должно удовлетворять спецификациям SyncE. Интеграция с фильтром исключает необходимость использования дорогих дискретных цепей ФАПЧ в некоторых системах и гарантирует сборщикам оборудования возможность работы их сетевых устройств по всему миру.

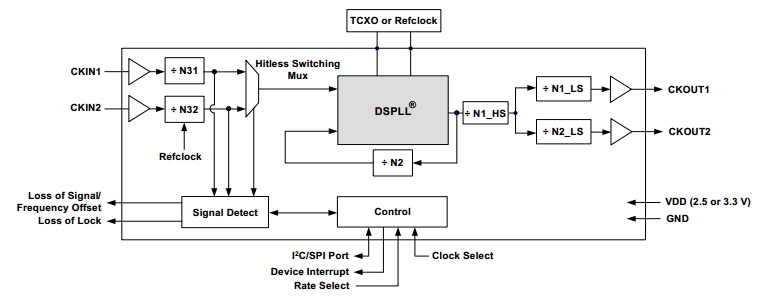

Технология DSPLL от Silicon Labs позволяет генератору Si5328 SyncE выдавать любую частоту из диапазона 8 кГц – 808 МГц при подаче на генератор входной частоты в диапазоне 8 кГц – 710 МГц. Эта гибкая возможность позволит сетевым проектировщикам реализовать синхронизацию и генерирование практически любой стандартной телекоммуникационной частоты, что упростит схему сетевых устройств. Устройство Si5328 может быть перенастроено цифровым способом по интерфейсам I2C или SPI без внесения дополнительных компонентов и изменений.

Высокий уровень интеграции одночипового генератора Si5328 значительно упрощает дизайн печатной платы. Архитектура DSPLL исключает использование внешнего генератора и контурных фильтров, сокращая размеры печатной платы и максимизируя устойчивость системы к помехам. Возможность выбора формата выходных сигналов (LVPECL, LVDS, CML и CMOS) упрощает взаимодействие с популярными трансиверами Ethernet и исключает использование дорогих цепей сдвига уровня, а также прочих фильтрующих компонентов. Питаемый одиночным напряжением 2.5 либо 3.3 В чип Si5328 работает без использования нескольких модулей питания и цепей фильтрации, что требуется в конкурирующих тактирующих решениях стандарта SyncE.

Серийные партии генератора SyncE Si532 от Silicon Labs выпускаются на базе корпуса QFN с размерами 6 х 6 мм. Имеется 2 варианта в зависимости от максимальной частоты. Генератор Si5328C-C-GM поддерживает частоту до 346 МГц и имеет стоимость 7.5 долл. США (партии от 10 тыс. шт.). Генератор Si5328B-C-GM поддерживает частоту до 808 МГц и имеет стоимость 9.38 долл. США (партии от 10 тыс.шт.). Компания также предлагает оценочную плату Si5328-EVB по цене 250 долл. США.
